Instalação

Seção estratigráfica da impermeabilização

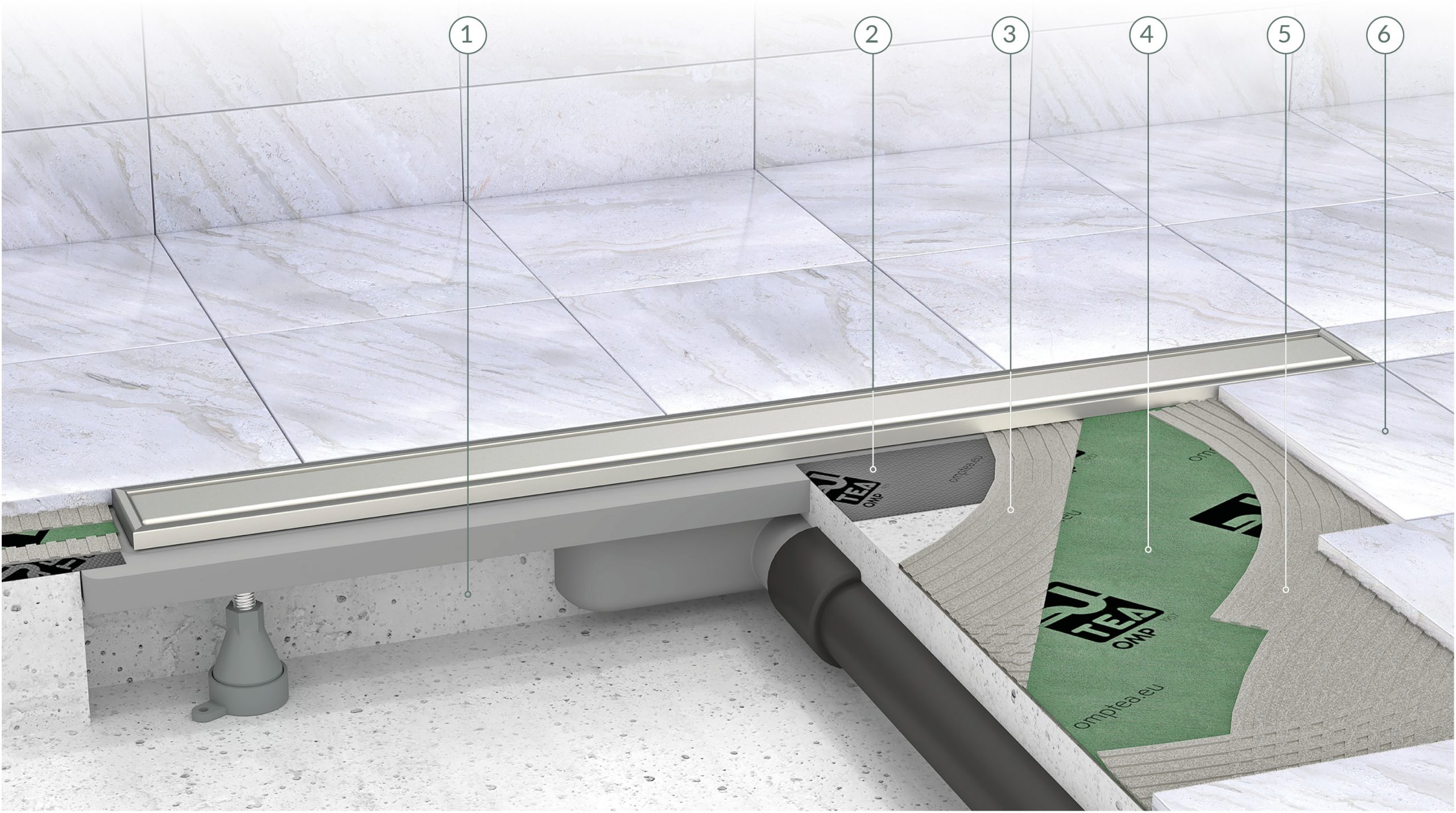

Segue abaixo uma ilustração detalhada da estratificação necessária para a execução de uma impermeabilização com tecido técnico (Deflow Tech) ou com uma membrana impermeabilizante cimentícia específica.

A partir da mesa, pode-se observar a seguinte sequência:

  1. contrapiso (altura HM nos dados técnicos das canaletas);
  2. kit de impermeabilização perimetral para o ralo, sempre fornecido com as embalagens padrão das canaletas e caixas de inspeção OMP TEA;
  3. primeira camada de cola para azulejos ou de membrana impermeabilizante adesiva, usada para fixar a camada seguinte;
  4. tecido técnico impermeabilizante ou Deflow Tech;
  5. segunda camada de cola para azulejos;
  6. revestimento cerâmico (altura HT nos dados técnicos das canaletas).

A utilização da primeira camada de cola para azulejos ou de membrana impermeabilizante adesiva é essencial para fixar o tecido técnico impermeabilizante. Portanto, se não for utilizado tecido e apenas uma membrana impermeabilizante cimentícia for empregada, as camadas 4 e 5 não são necessárias e o piso pode ser assentado diretamente.

Aviso importante

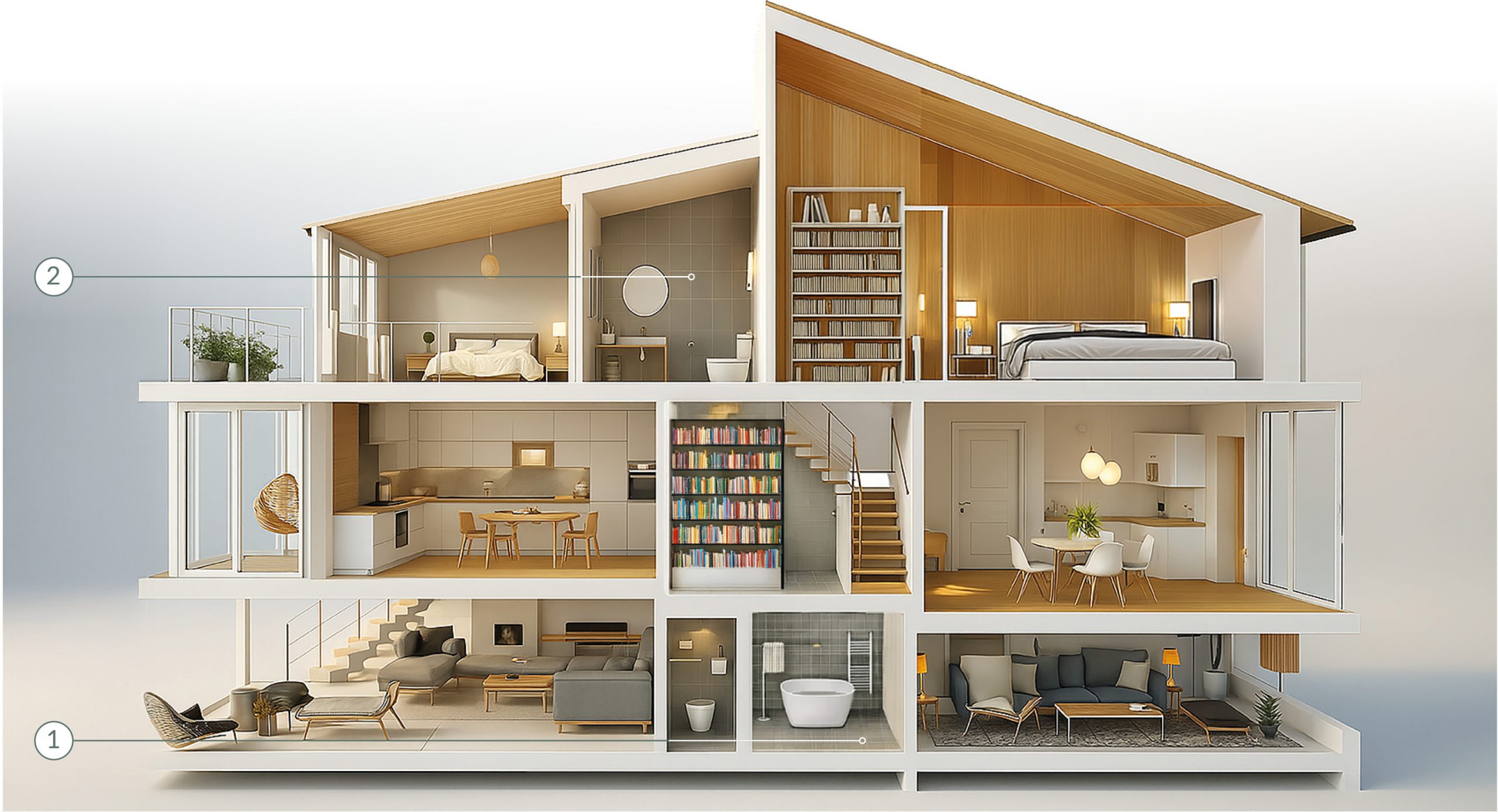

Caso 1 – Instalação em pisos assentados sobre terraplanagem

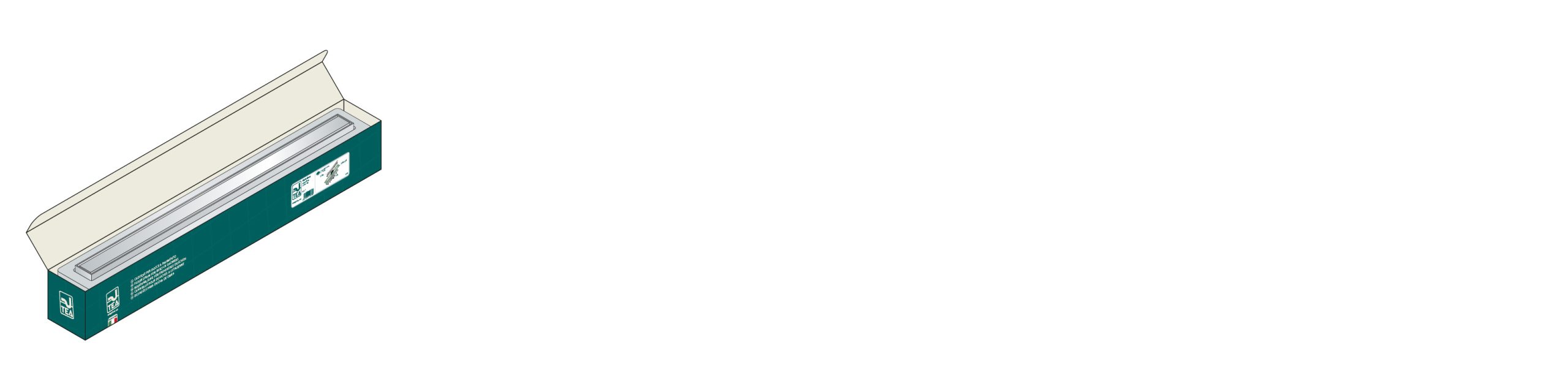

O conteúdo da embalagem padrão é suficiente
A embalagem base da série de produtos TEA contém o produto pronto para ser instalado apenas em pisos assentados em terraplanagem onde eventuais infiltrações possam ser absorvidas pelo solo subjacente.
Consulte o Nível 0 dos níveis de segurança de impermeabilização listados na próxima seção.

Caso 2 – Instalação sobre lajes
É necessária uma vedação impermeável
Para instalar os produtos TEA sobre lajes, é exigida uma vedação impermeável que impeça a infiltração de água nos pisos inferiores.
Essa impermeabilização pode ser obtida utilizando os acessórios apresentados nesta página, ou outros sistemas de terceiros. Nesse caso, antes de prosseguir com a instalação, verifique a compatibilidade dos produtos utilizados.
Consulte os Níveis 1, 2 e 3 dos níveis de segurança de impermeabilização listados na próxima seção.

Os detalhes técnicos e recomendações contidos neste catálogo baseiam-se no nosso conhecimento e experiência; no entanto, todas as informações devem ser consideradas apenas como orientações gerais. Qualquer pessoa que pretenda instalar os produtos OMP TEA deve certificar-se de que são adequados à aplicação correta. Em qualquer caso, o instalador é totalmente responsável pela instalação dos produtos e por qualquer consequência decorrente do seu trabalho.

Níveis de segurança da impermeabilização

Nível 0

Adequado apenas para instalações com piso sobre terraplanagem

A instalação dos ralos TEA sobre laje (em pisos elevados), sem uma impermeabilização adequada, pode causar infiltrações nos pisos inferiores, bem como danos consideráveis.
Esta eventualidade, caso o produto seja colocado sem impermeabilização, não pode ser atribuída a um mau funcionamento do produto.

Nível 1

Uma mástique impermeabilizante, espalhada adequadamente em toda a superfície, garantirá uma boa impermeabilização, desde que o trabalho de revestimento seja executado com os mais elevados padrões.

É necessária a intervenção de um bom azulejista.

Nível 2

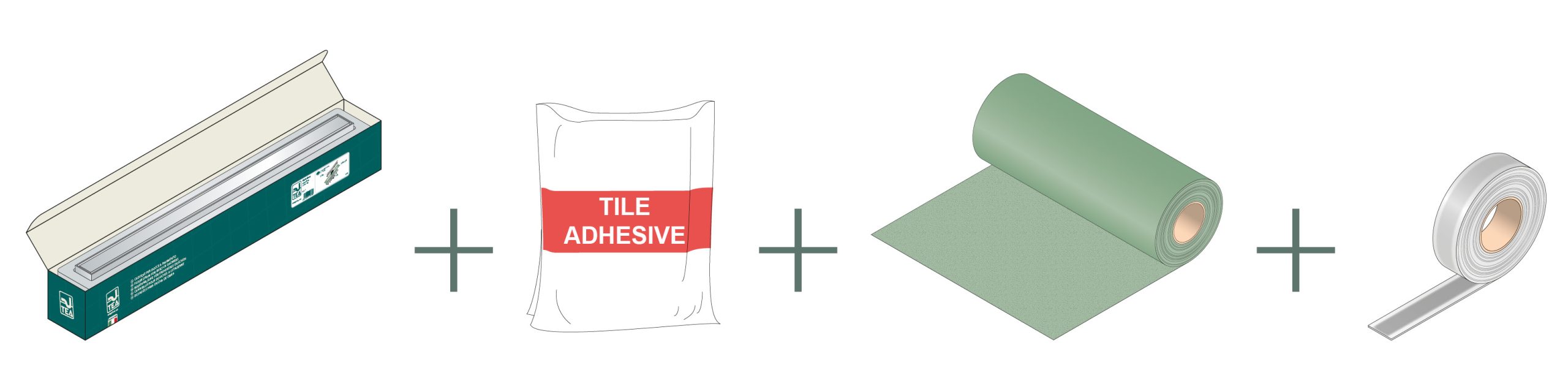

A cola para azulejos (disponível em varejistas de materiais de construção) é necessária para ancorar a folha Deflow Tech à laje.

A fita elastoplástica Deflow Seal deve ser usada para selar com precisão todas as juntas e remendos.

O trabalho de vedação de juntas e remendos deve ser preciso. Quaisquer omissões podem criar possíveis entradas de infiltração.

Nível 3

Utilize um mastique adesivo impermeabilizante adequado para ancorar a placa Deflow Tech e para selar todas as juntas e remendos: a vedação é duplamente fixada.

Altamente recomendado para chuveiros de uso frequente: hotéis, spas, academias, etc…

Produtos para impermeabilização

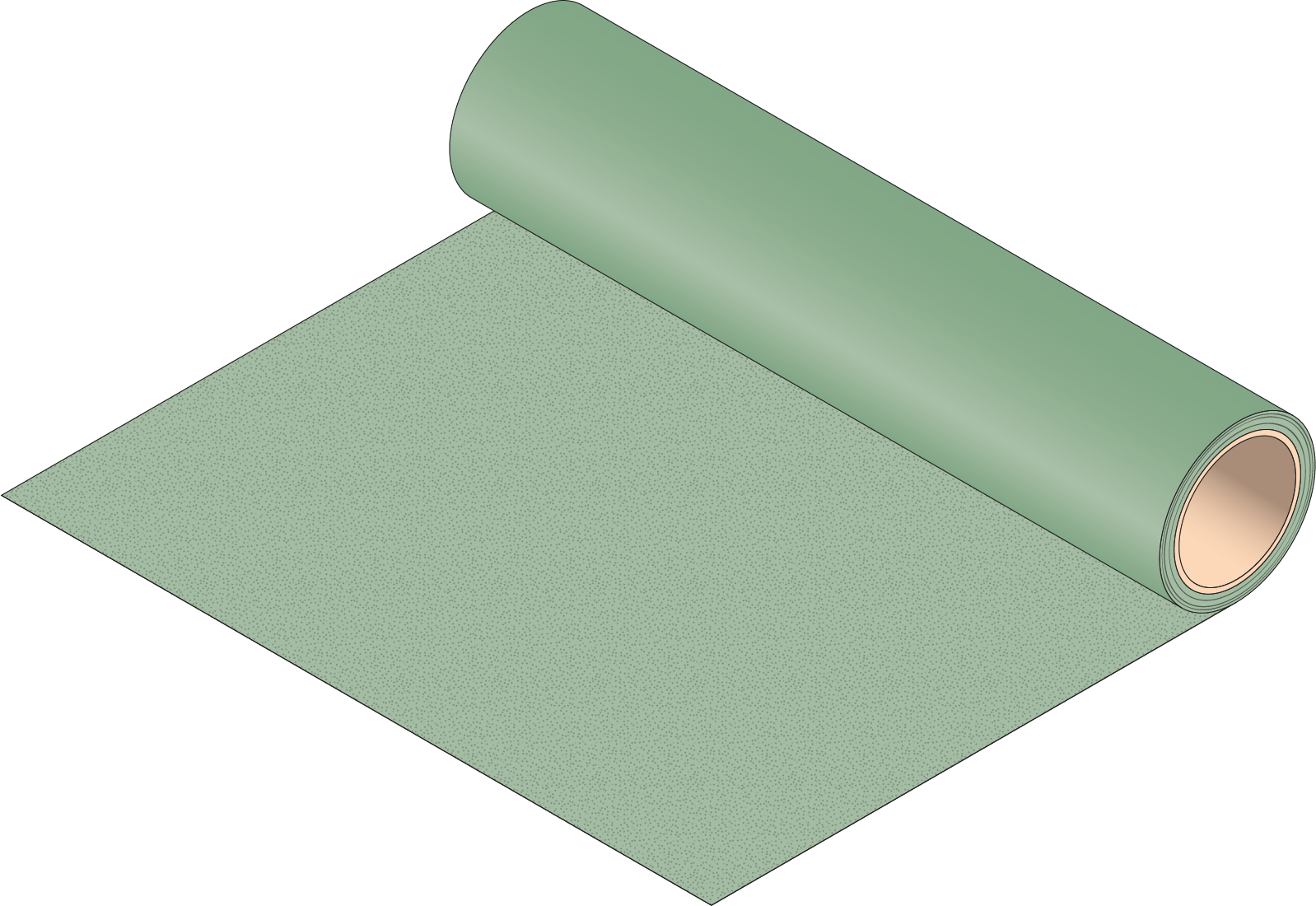

Deflow Tech

Deflow Tech é um tecido tecnológico impermeável composto por duas camadas externas de polipropileno TNT, que garantem a aderência da cola, e uma membrana interna de polietileno impermeável.
É resistente aos agentes químicos que normalmente atuam sobre os revestimentos cerâmicos; além disso, não se deteriora, é não biodegradável e possui elevada elasticidade. O Deflow Tech demonstrou ainda uma resistência excepcional a soluções salinas em dispersão aquosa, a substâncias ácidas e alcalinas, a muitos solventes orgânicos, a álcoois e a óleos.

A lâmina Deflow Tech é amplamente utilizada como produto de proteção contra umidade e substâncias nocivas em substratos de pisos e revestimentos de banheiros, chuveiros e perímetros de piscinas.
As superfícies sobre as quais a lâmina impermeabilizante será aplicada devem ser essencialmente planas, estáveis e limpas; antes da aplicação do Deflow Tech, qualquer resíduo que possa comprometer a aderência deve ser removido da superfície. O polietileno é um material que se deteriora sob raios UV; por isso, é importante evitar exposição prolongada à luz solar durante o armazenamento.
É aconselhável solicitar uma verificação específica do desempenho do produto nos casos em que se prevejam condições particulares de concentração, temperatura e tempo de exposição.

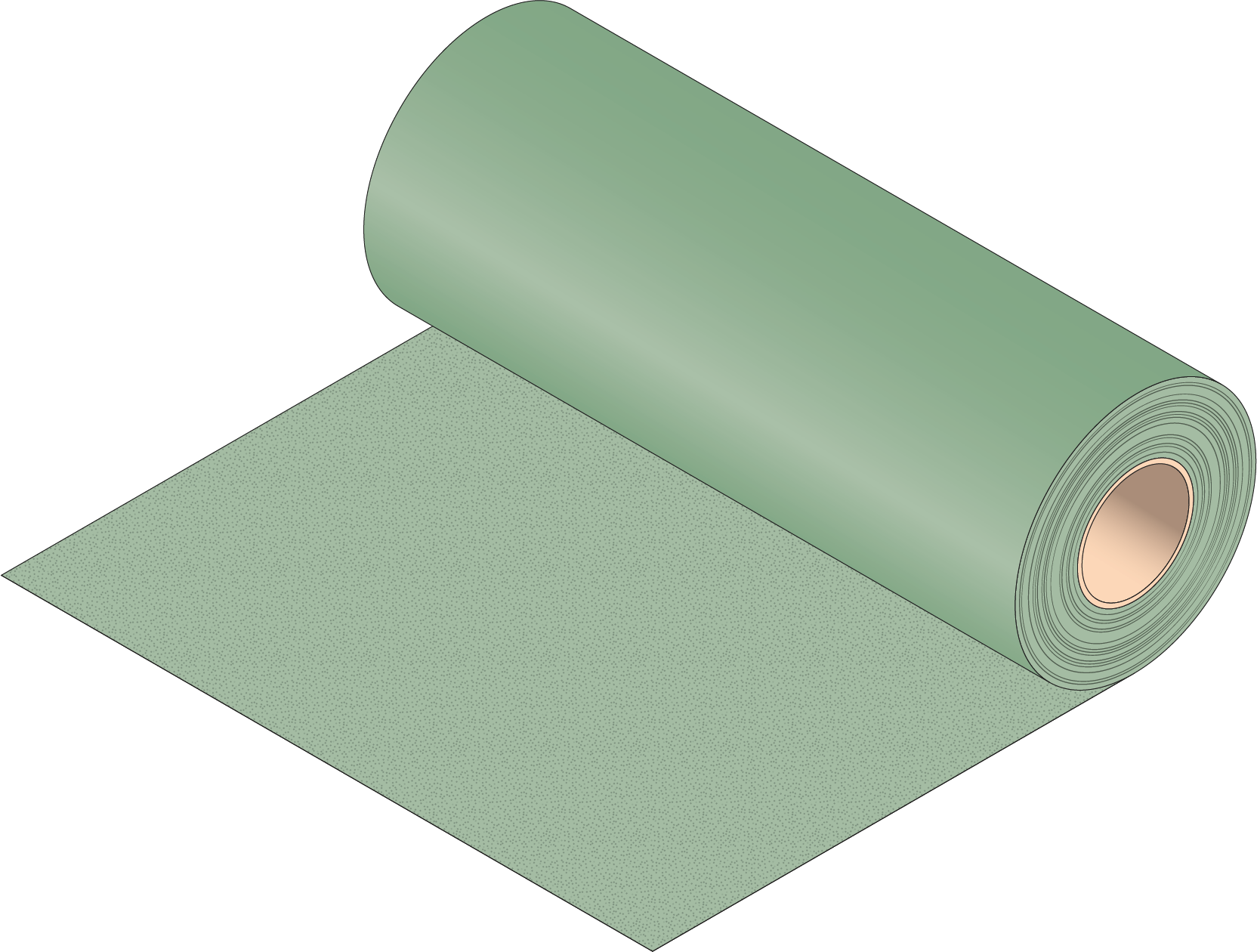

rolo de 5 metros
art. 979.141.0
(1500mm × 5m)

rolo de 20 metros
art. 979.142.0
(1500mm × 20m)

peça angular
art. 979.300.0

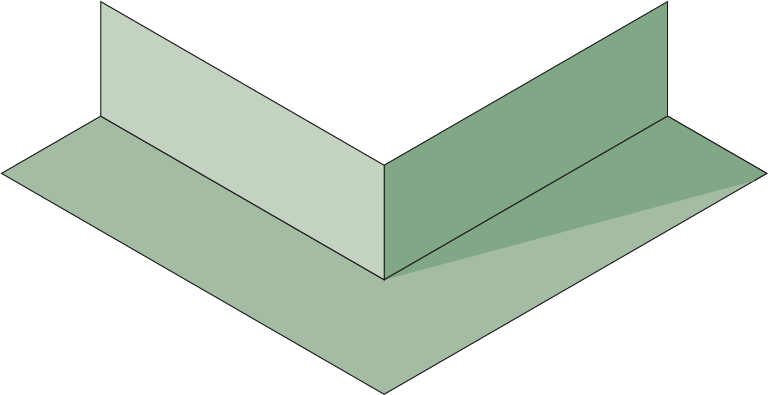

peça de borda
art. 979.500.0

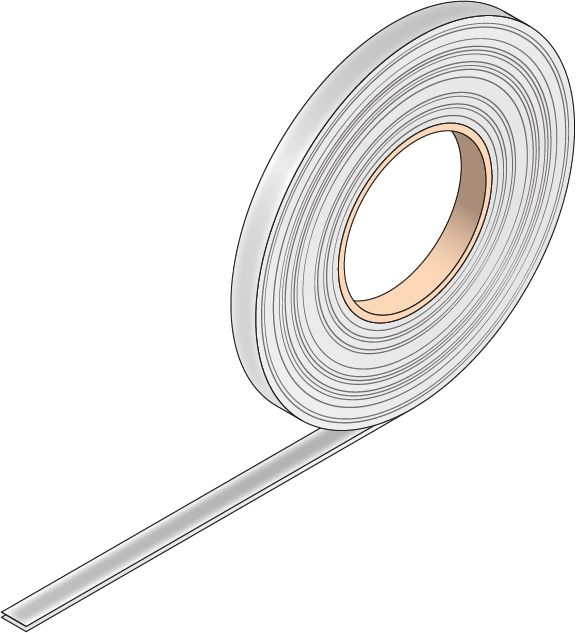

Deflow Seal

No caso da colocação da chapa Deflow Tech, é necessário utilizar uma cola de cimento para ladrilhos padrão para garantir a vedação da chapa, sendo imprescindível a selagem de todas as junções e juntas com fita dupla-face elastoplástica Deflow Seal.
É uma fita dupla-face composta por borracha butílica, caracterizada por aderência imediata e resistência de colagem permanente.
Recomenda-se executar o processo de vedação com grande cuidado para garantir uma impermeabilização segura.
Esta alternativa oferece economia de materiais, mas a impermeabilização sem um mastique impermeabilizante específico aumenta a complexidade do trabalho e eleva os custos de mão de obra.

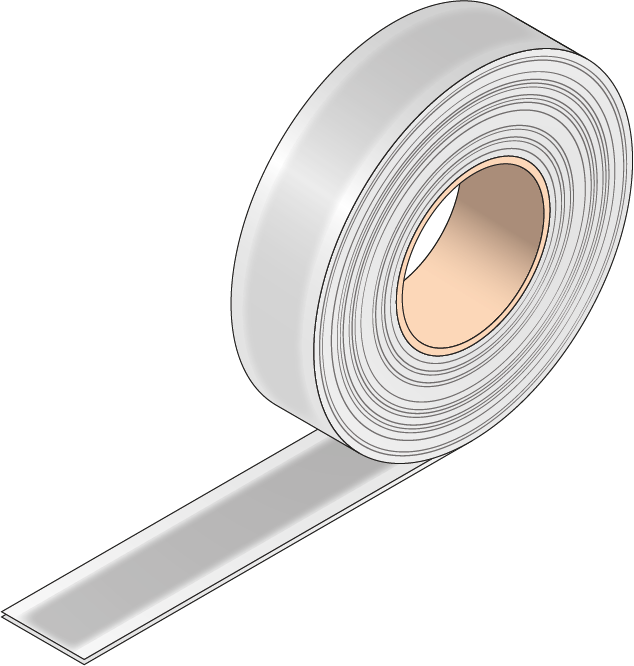

fita com 15 mm de largura
art. 979.810.0

rolo de 15 m

fita com 50 mm de largura
art. 979.811.0

rolo de 15 m

Instruções de impermeabilização

1.

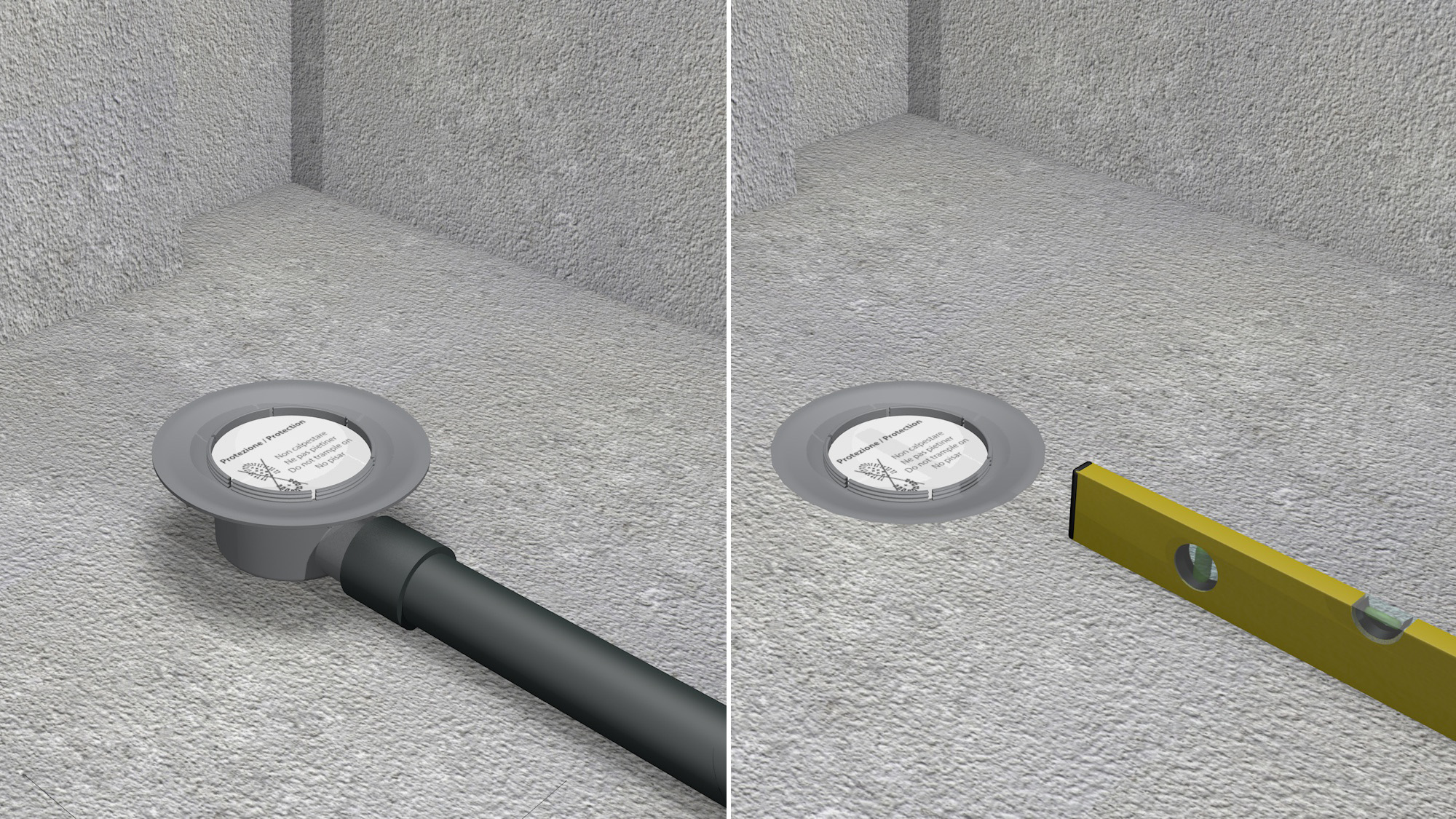

Após posicionar o conjunto de ralo para chuveiro montado no piso (siga as instruções da embalagem) e ter nivelado corretamente o contrapiso com a inclinação adequada (mín. 1%), certifique-se de que a base esteja livre de defeitos que possam comprometer a aderência da lâmina, removendo quaisquer resíduos da superfície.

2.

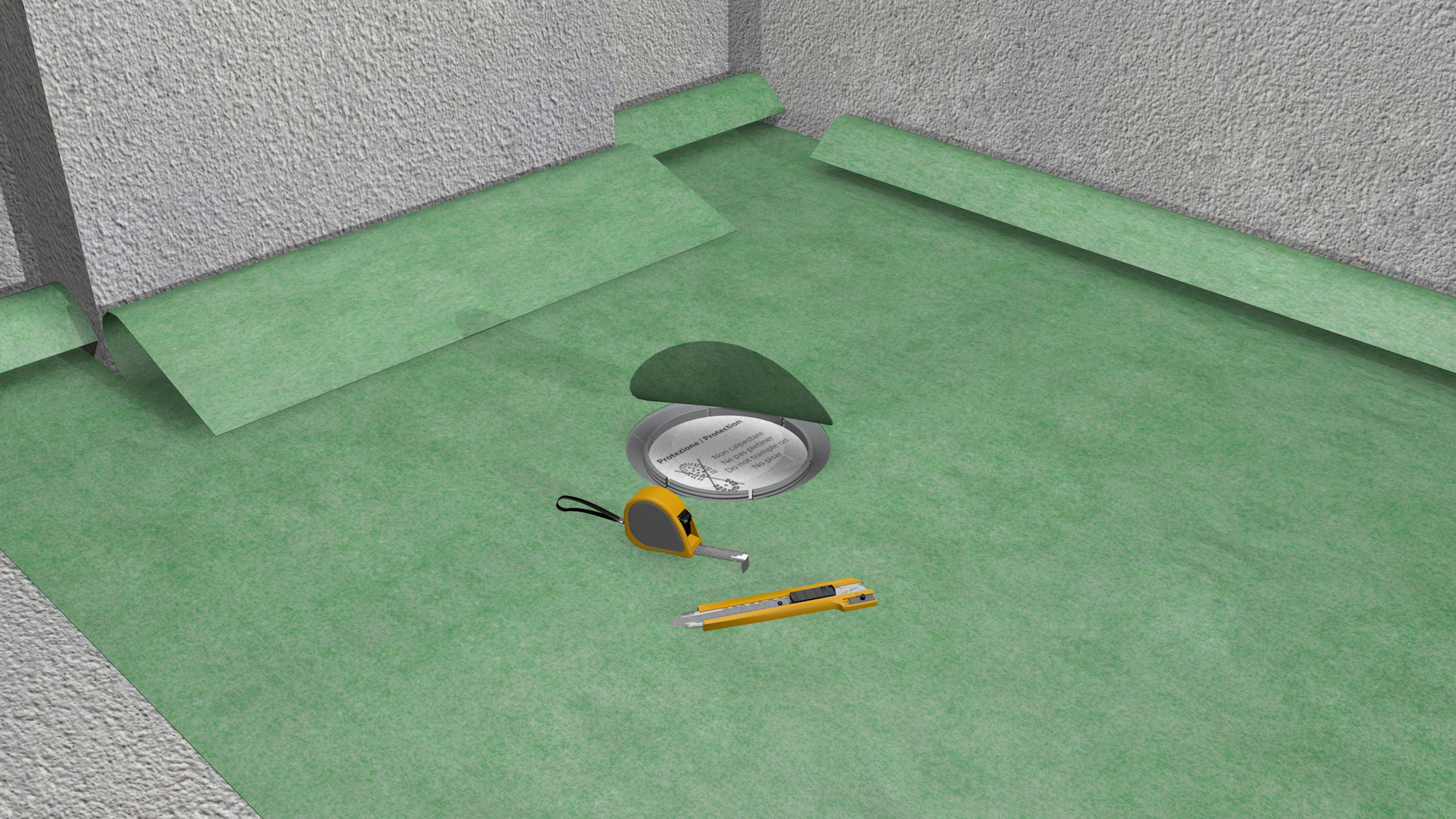

É necessário cortar e modelar placas e tiras Deflow Tech ajustando-as à área a ser aplicada antes de adicionar a mástique.

Não é necessário ser muito preciso no corte da chapa: eventuais defeitos serão cobertos pelas juntas.

3.

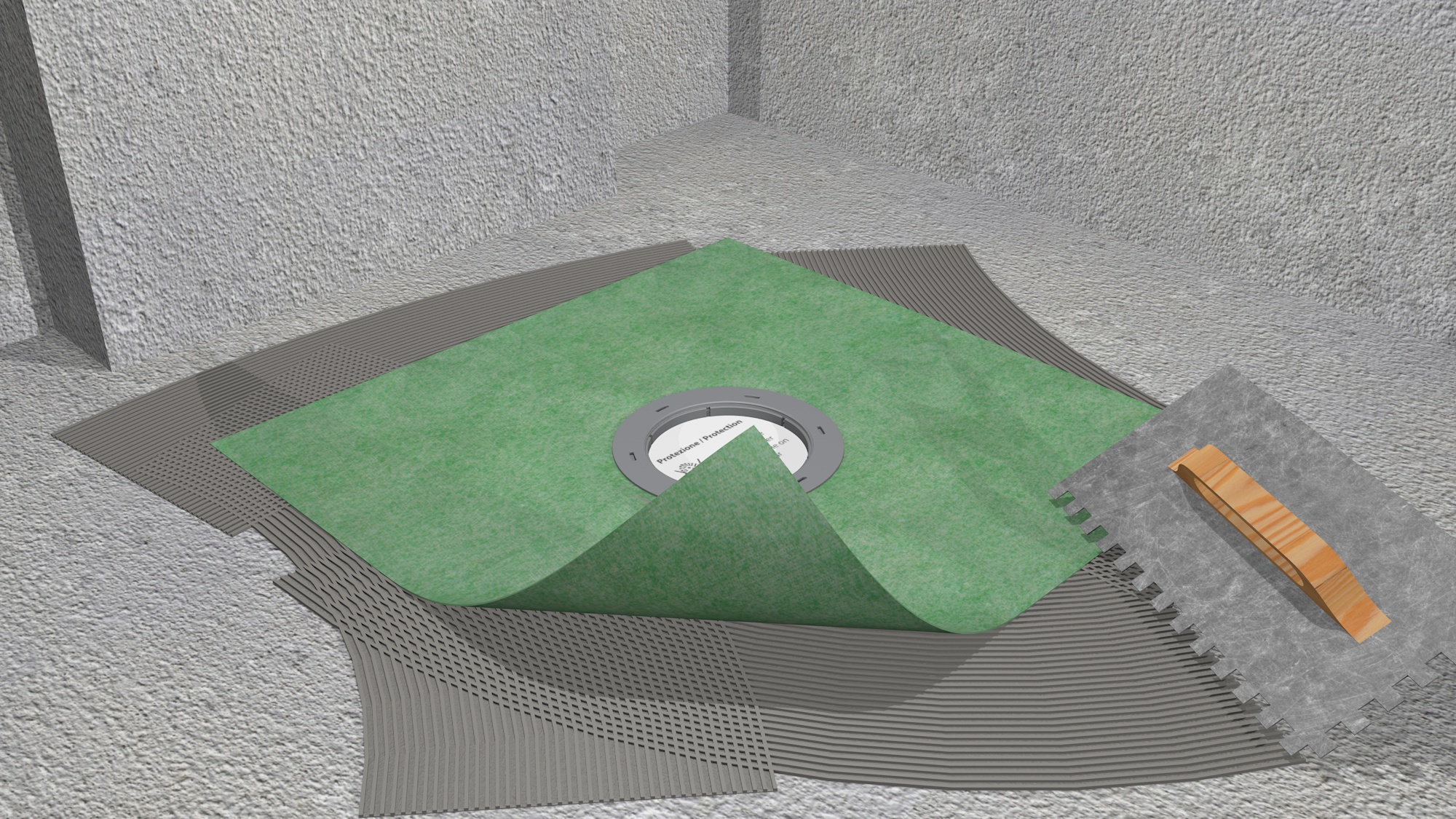

Fixar a chapa perfilada impermeabilizante, incluída na embalagem standard TEA, espalhando a cola para azulejos ou uma mástique adesiva impermeabilizante adequada entre a chapa e a betonilha com uma espátula.

4.

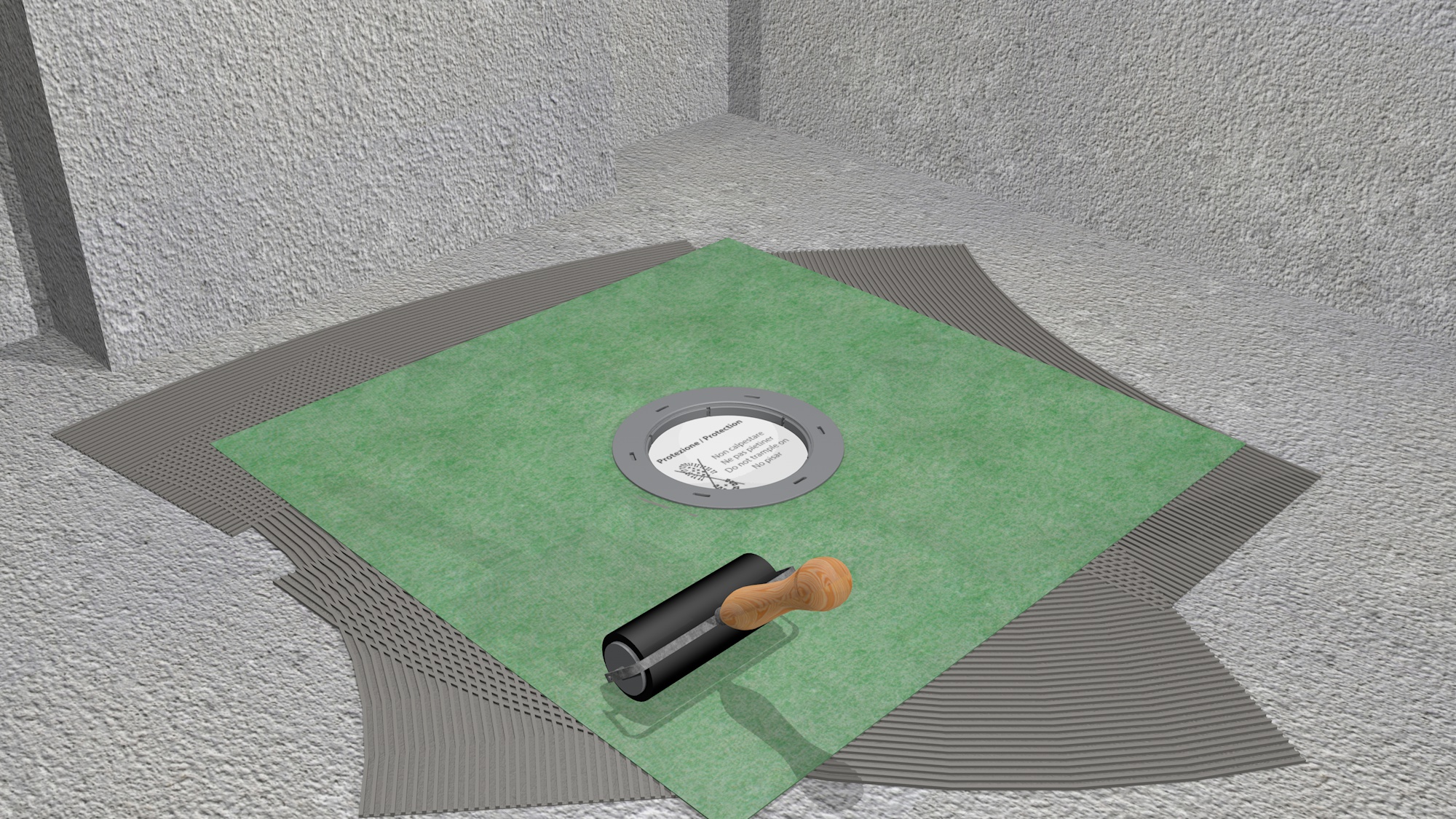

Deixe a folha aderir perfeitamente ao substrato, evitando a formação de bolsas de ar.

5.

Espalhe a cola para azulejos ou uma mástique adesiva impermeabilizante adequada também na superfície da chapa.

6.

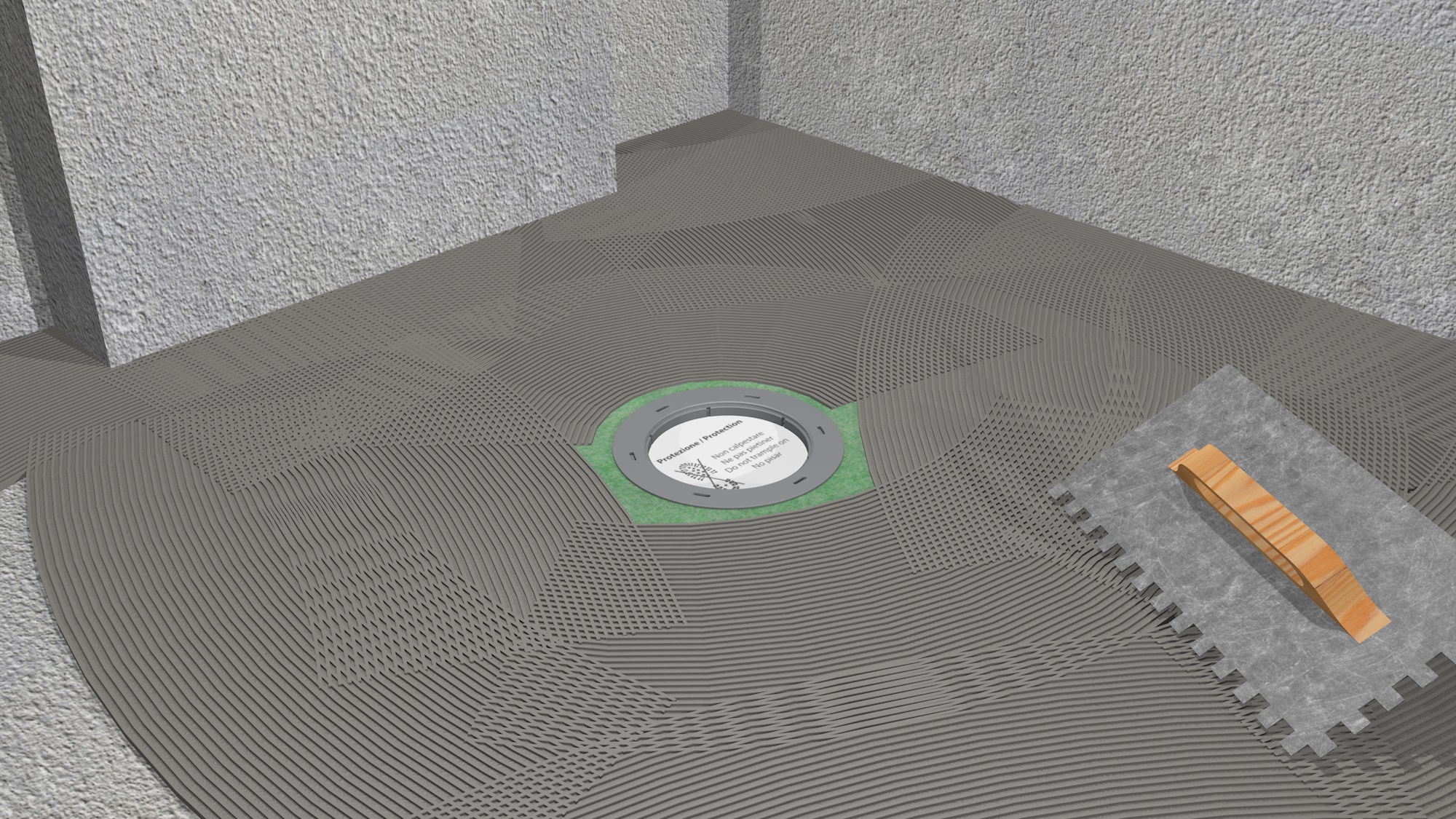

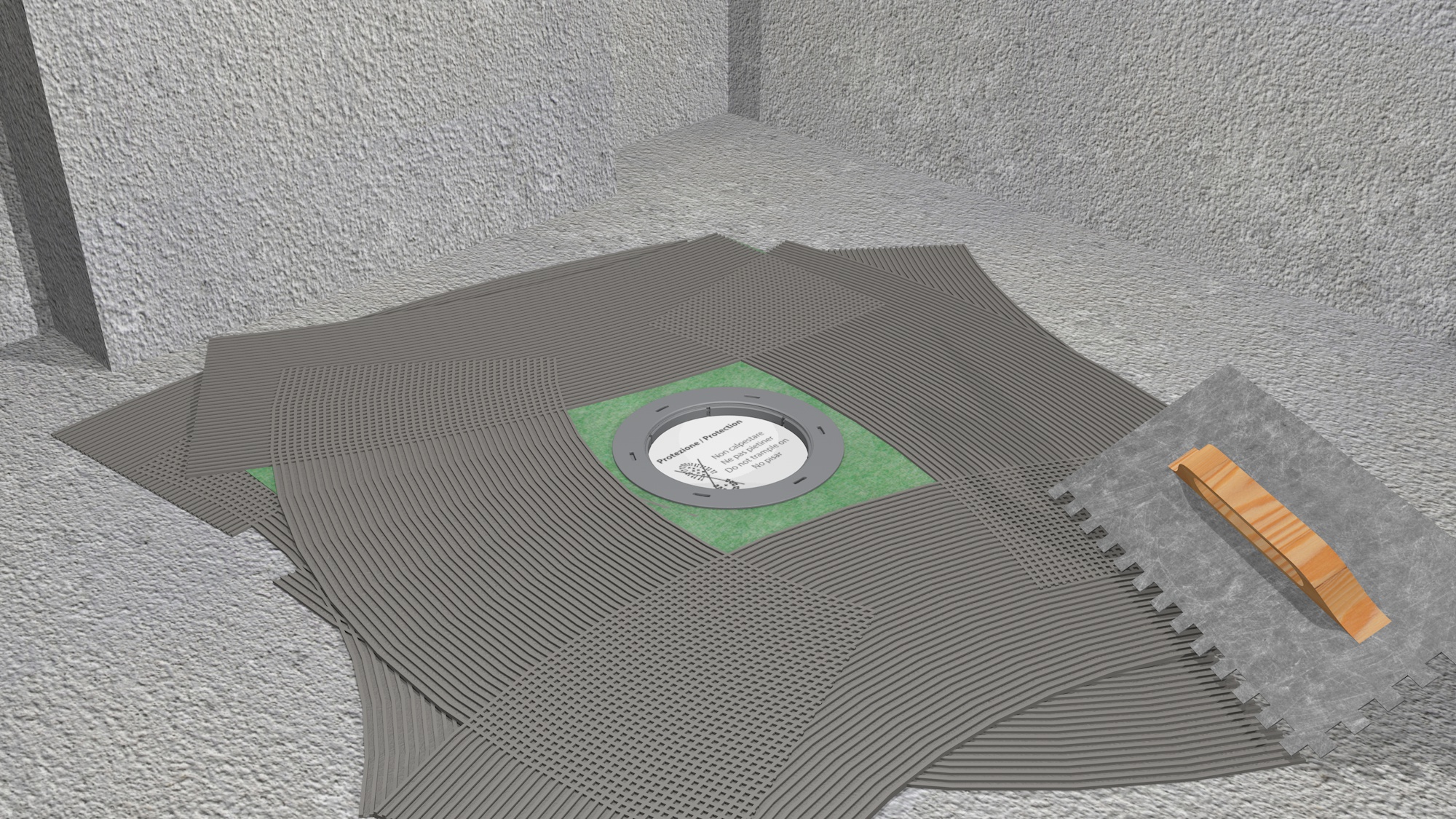

Espalhe uniformemente a cola para azulejos ou uma mástique adesiva impermeabilizante em toda a superfície do piso do chuveiro.

7.

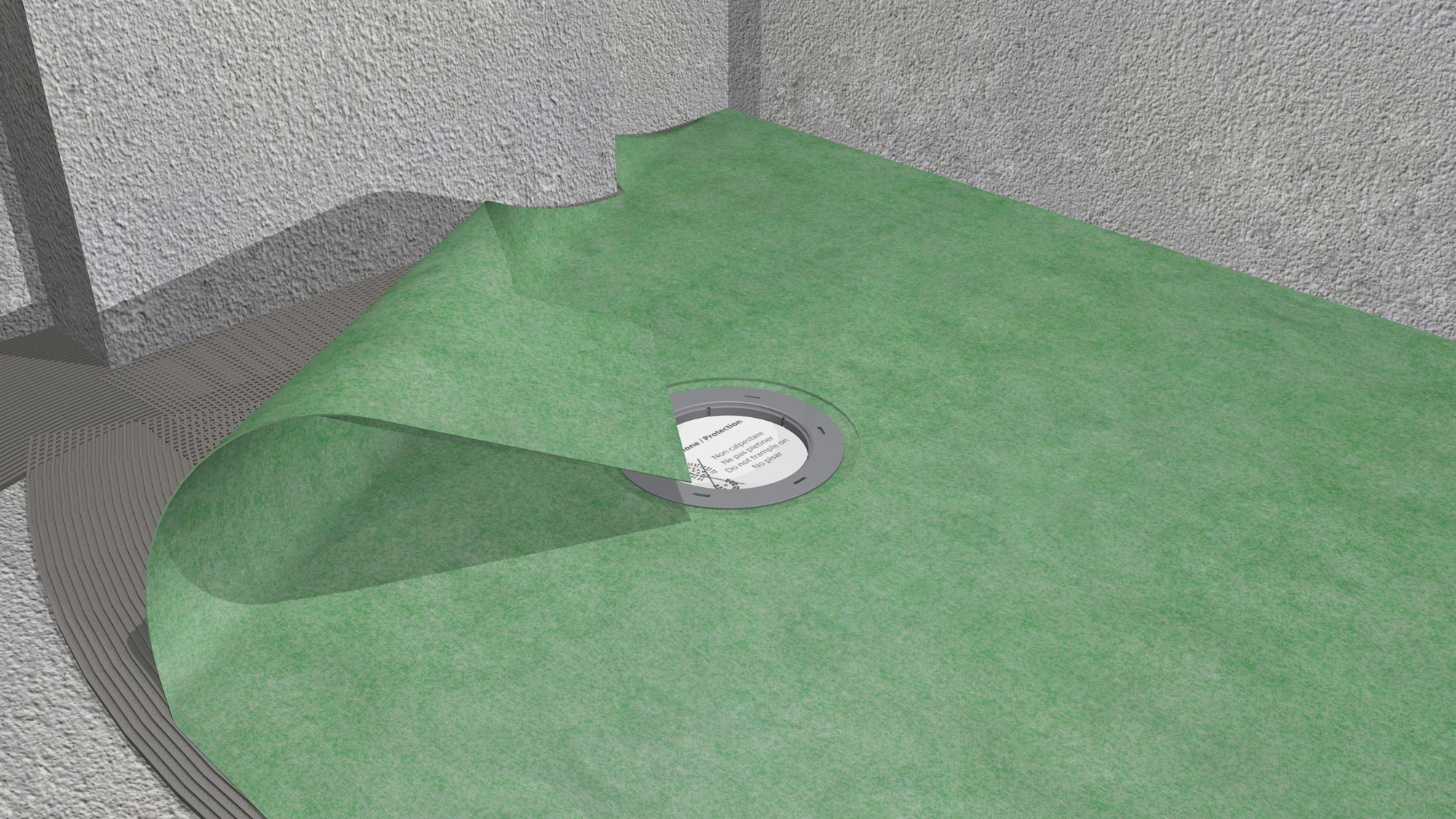

A colocação da folha Deflow Tech cortada preventivamente pode ser feita uma vez esticada a camada de cola.

8.

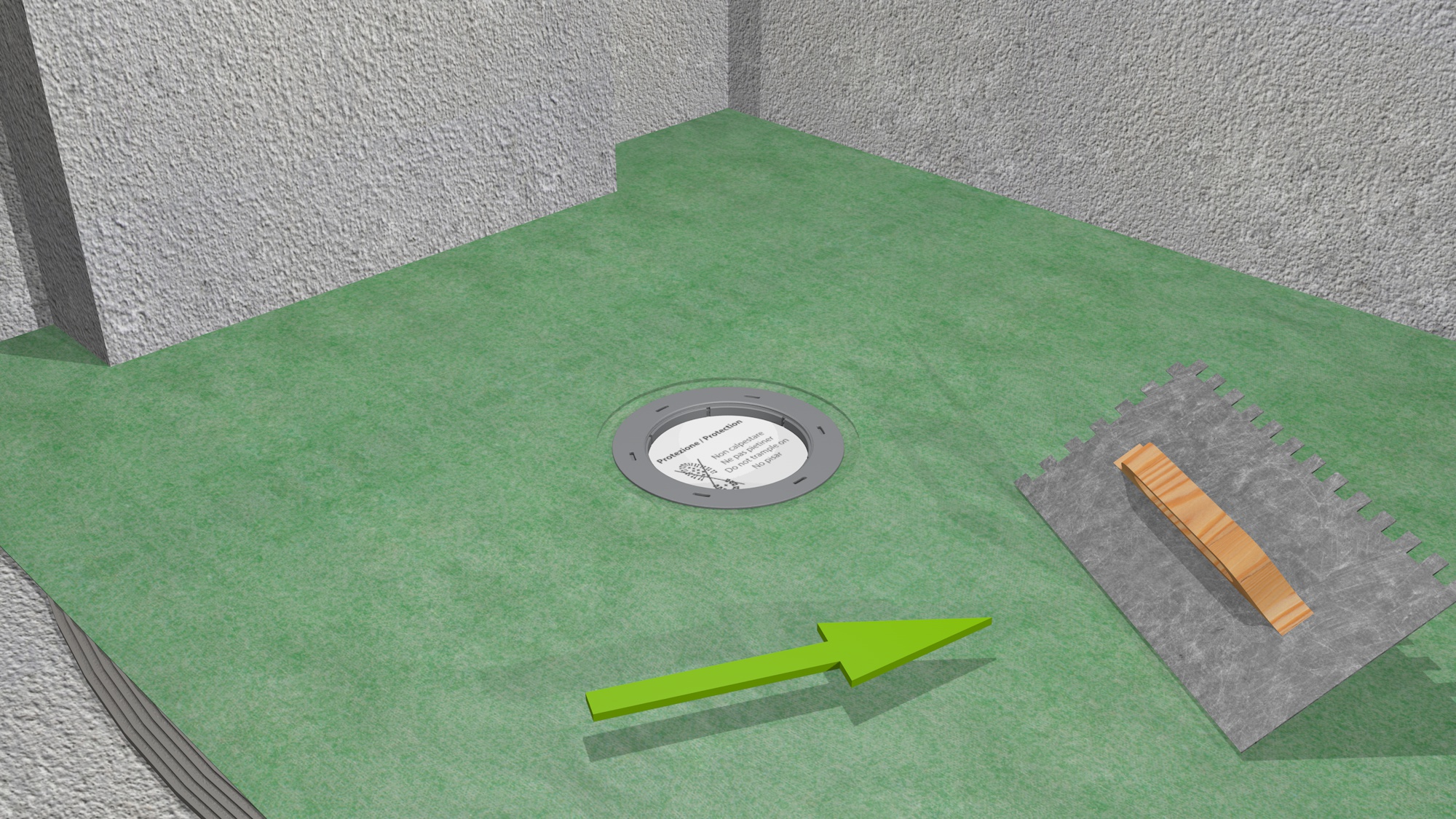

Pressione a lâmina Deflow Tech utilizando o lado liso da espátula em direção angulada em relação à própria lâmina, exercendo certa pressão para evitar a formação de bolsas de ar.

9.

As abas verticais devem ser utilizadas após a lâmina impermeável Deflow Tech ter sido cuidadosamente aplicada na superfície horizontal, para obter uma vedação ideal.

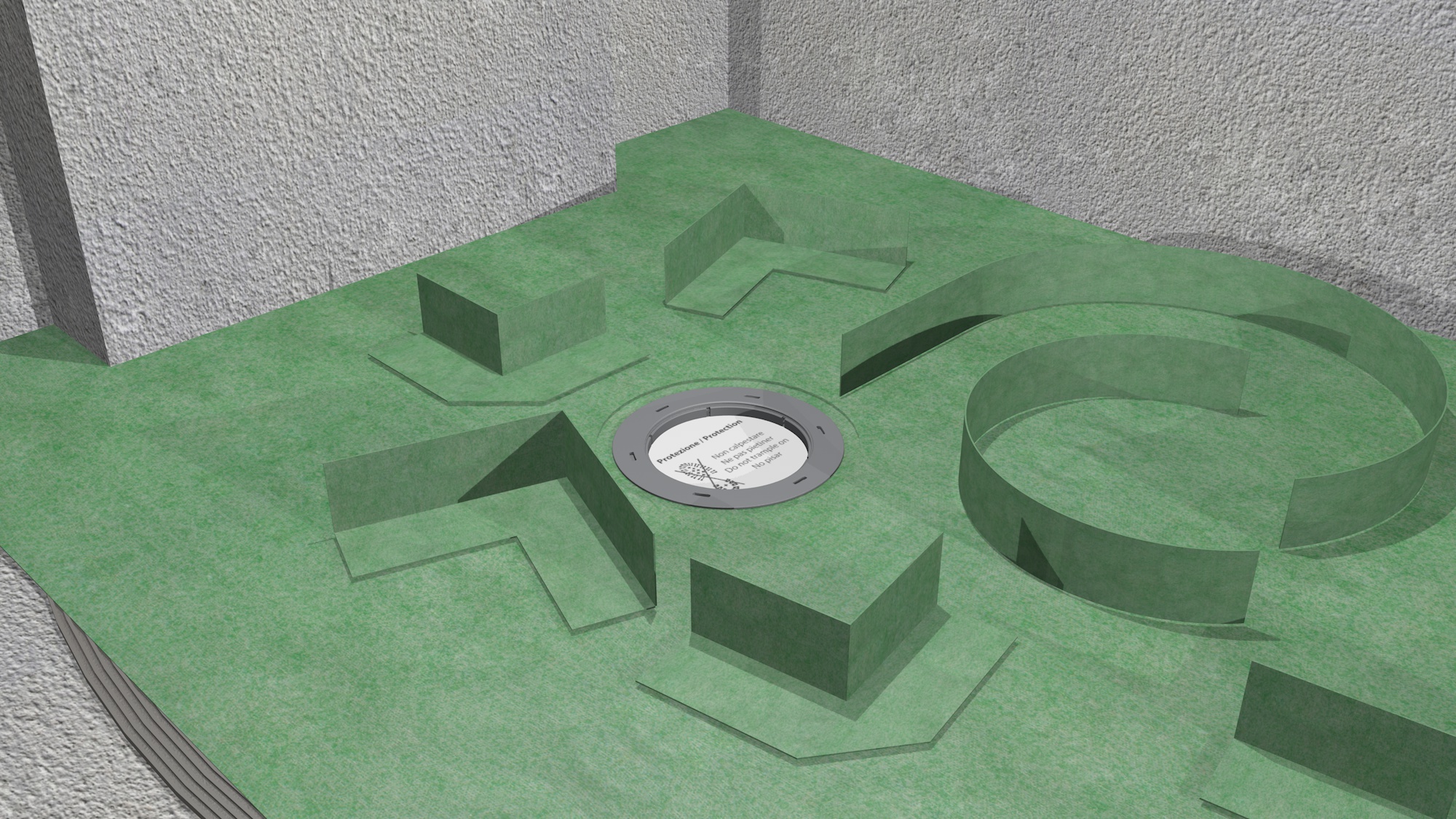

Bordas e cantos podem ser facilmente dobrados usando as peças moldadas disponíveis.

10.

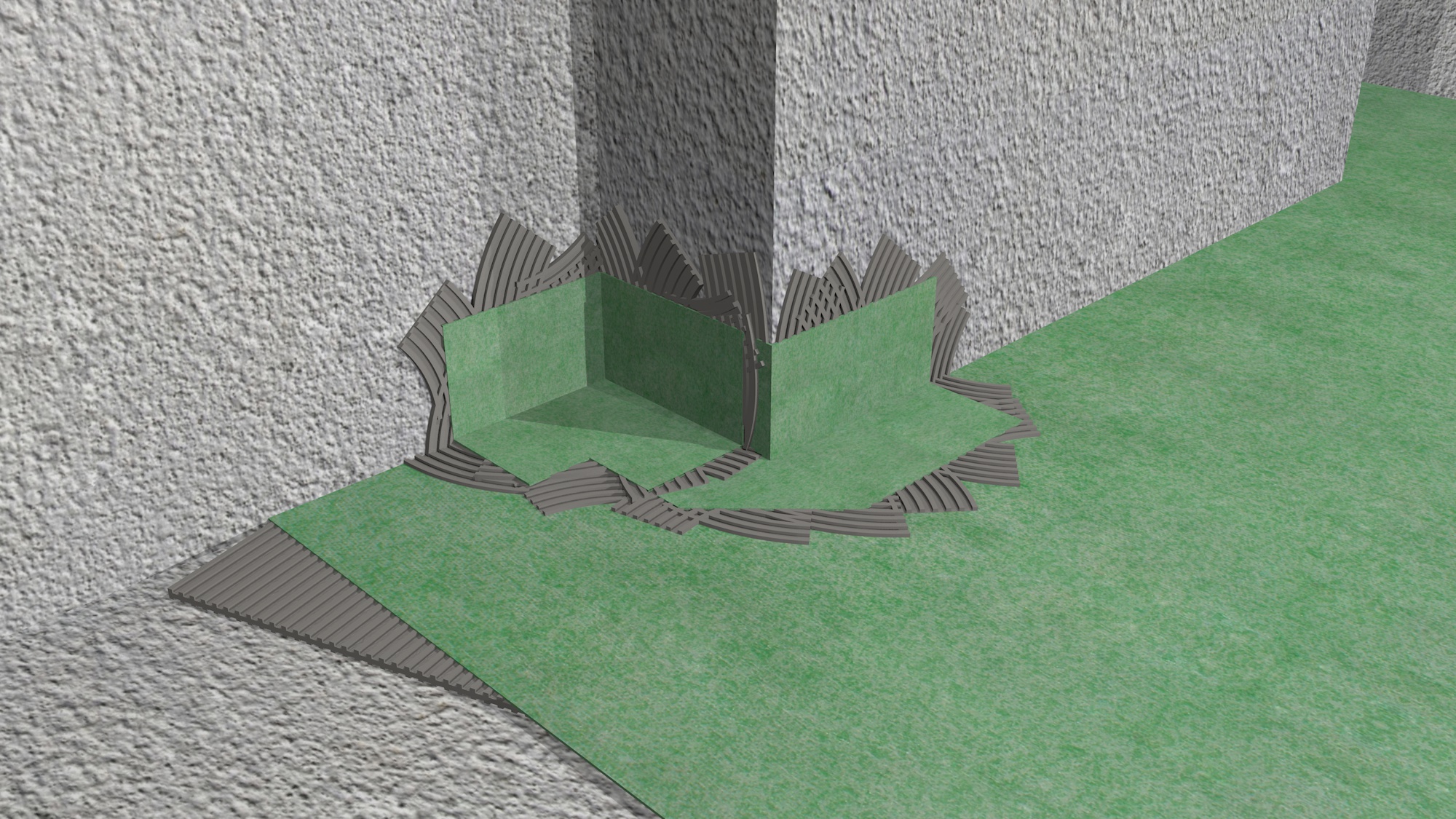

Disponha mais uma vez a cola para azulejos ou uma mástique adesiva impermeabilizante adequada nos cantos do banheiro e em seguida cole as peças moldadas adequadas.

11.

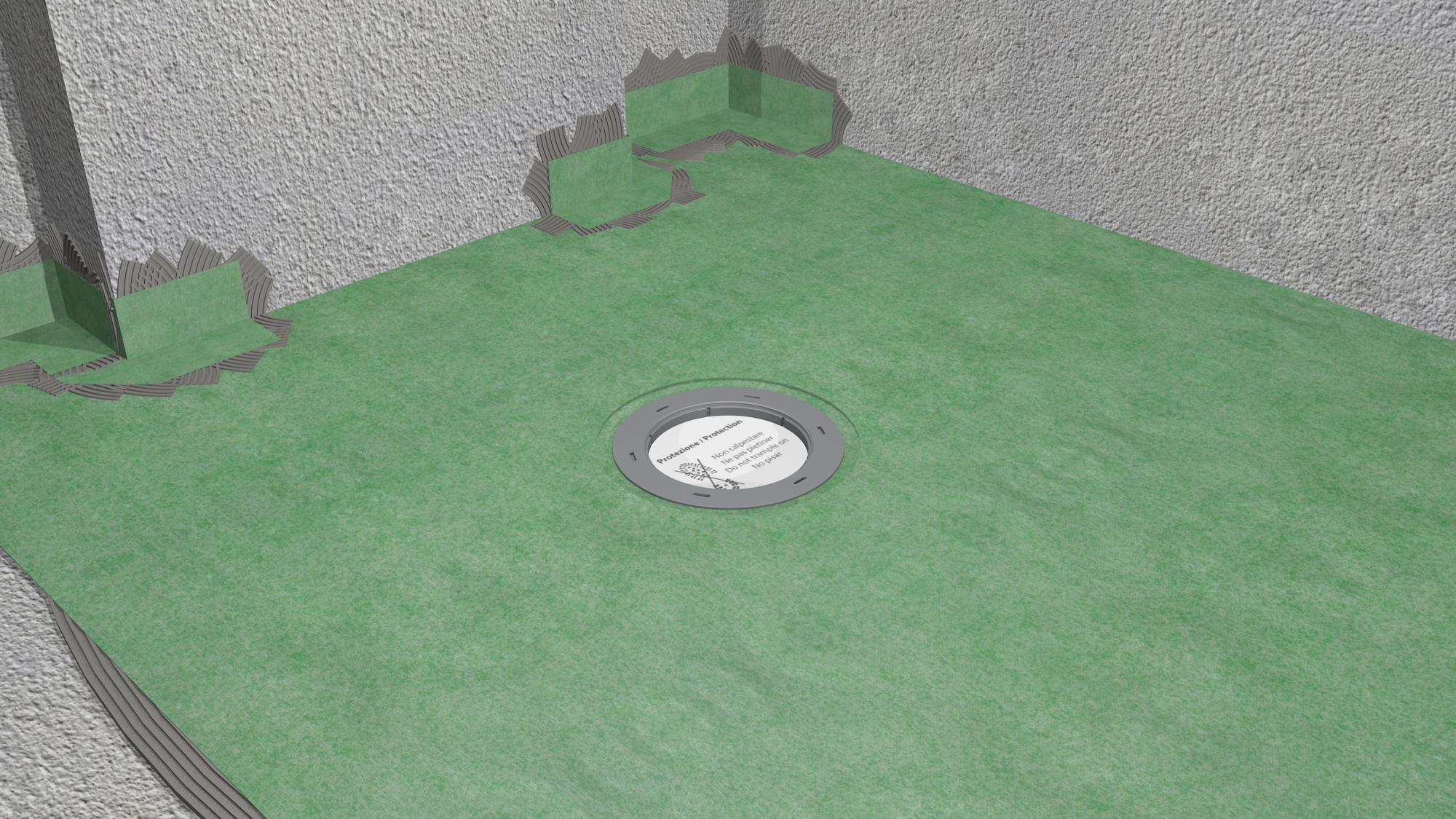

Faça o mesmo para todos os ângulos e cantos do piso do chuveiro.

Este tipo de processo torna-se crítico quando se trata de instalar um sistema Deflow em lajes.

12.

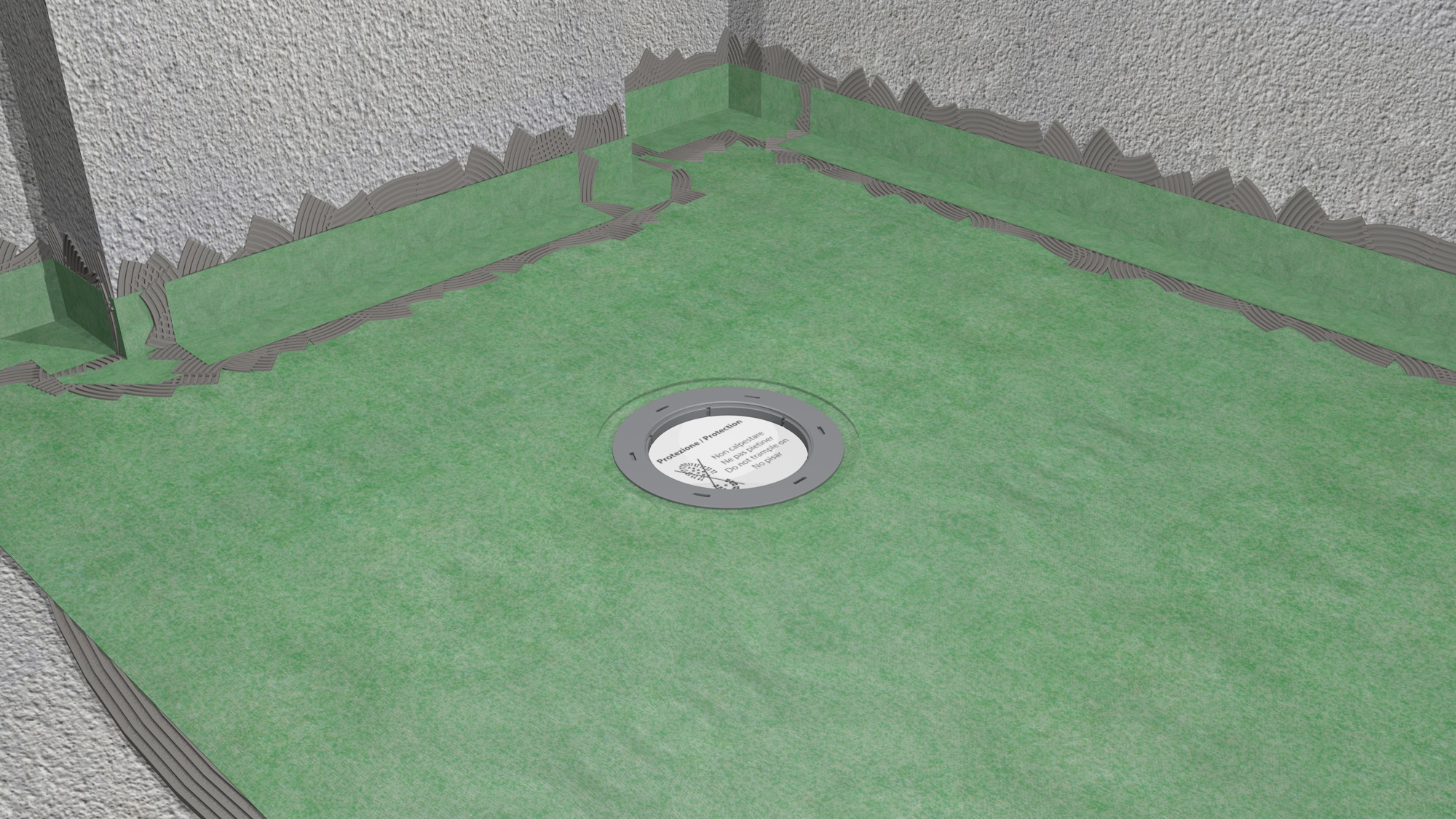

Por fim, prossiga com o desenho da lâmina impermeável Deflow Tech em todas as bordas, assim como nos ângulos.

Certifique-se de que nos pontos de junção as folhas Deflow Tech estejam sobrepostas por pelo menos 5 cm.

13.

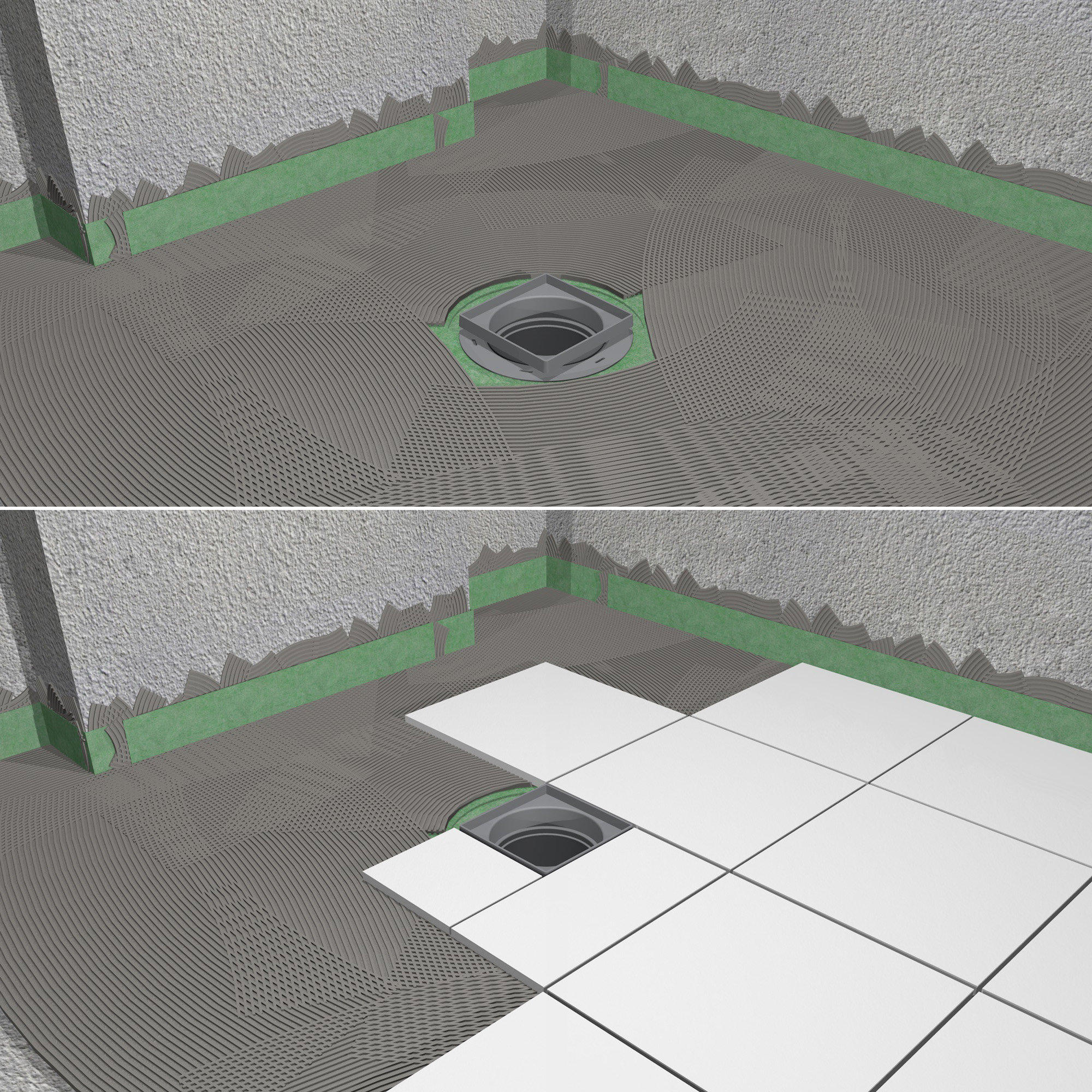

O espaço do chuveiro está agora impermeabilizado e pronto para receber o revestimento cerâmico.

Para o assentamento dos ladrilhos aplicar a cola diretamente sobre a lâmina Deflow Tech.

14.

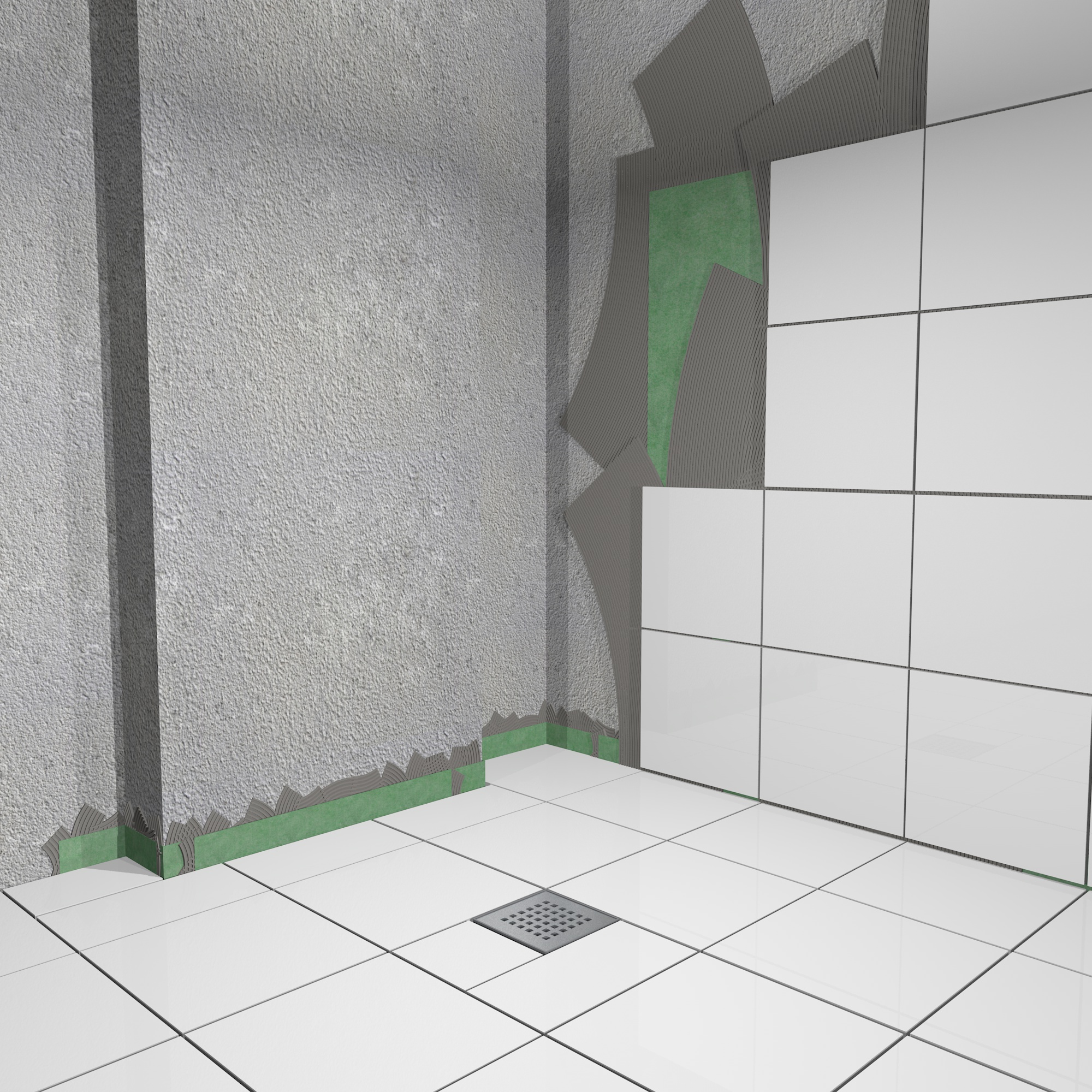

Com o sistema Deflow também é possível impermeabilizar paredes verticais para instalar, por exemplo, duche de sauna e evitar qualquer tipo de infiltração de humidade de divisões adjacentes.

Os termos e instruções para instalação em paredes verticais são semelhantes aos descritos para assentamento de pisos.
