Squid
É o sifão compacto para lavatórios e móveis de banheiro extremamente reduzidos.
O estudo cuidadoso das dimensões na nova concepção do banheiro assumiu grande importância, especialmente na escolha das peças de engenharia. A versatilidade e as pequenas dimensões são diferenciais que podem fazer a diferença.
Para atender a essas necessidades, o Squid, o sifão compacto em ABS, com seu mínimo espaço junto à parede, apenas 43 mm, é ideal para móveis de banheiro que exigem grande espaço útil.
As características adicionais do Squid foram cuidadosamente estudadas para adaptá-lo às necessidades de economia de espaço dos móveis de banheiro modernos e funcionais: dimensão mínima do tubo de entrada, ampla faixa de ajuste (os dois tubos de 250 mm podem ser cortados), vedação hidráulica em conformidade com as normas europeias (50 mm), fácil manutenção pela tampa de inspeção na parte inferior e possibilidade de fixação do sifão à parede por meio de ranhuras específicas para parafusos.
O Squid também possui uma entrada adicional para conexão direta ao ladrão do lavatório ou, alternativamente, para a conexão do dreno de máquinas de lavar e secar.
Para completar a linha, também está disponível a versão para lavatório duplo (art. 1652.500.5).
Modelo Padrão (série 1650)
No modelo padrão, o Squid não possui os resíduos inclusos e possui as seguintes dimensões mínimas:
- dimensão junto à parede, com ligação direta à parede, no total apenas 43 mm
- dimensão sob a válvula, apenas 48 mm no total, da válvula até o limite inferior do tubo de entrada horizontal

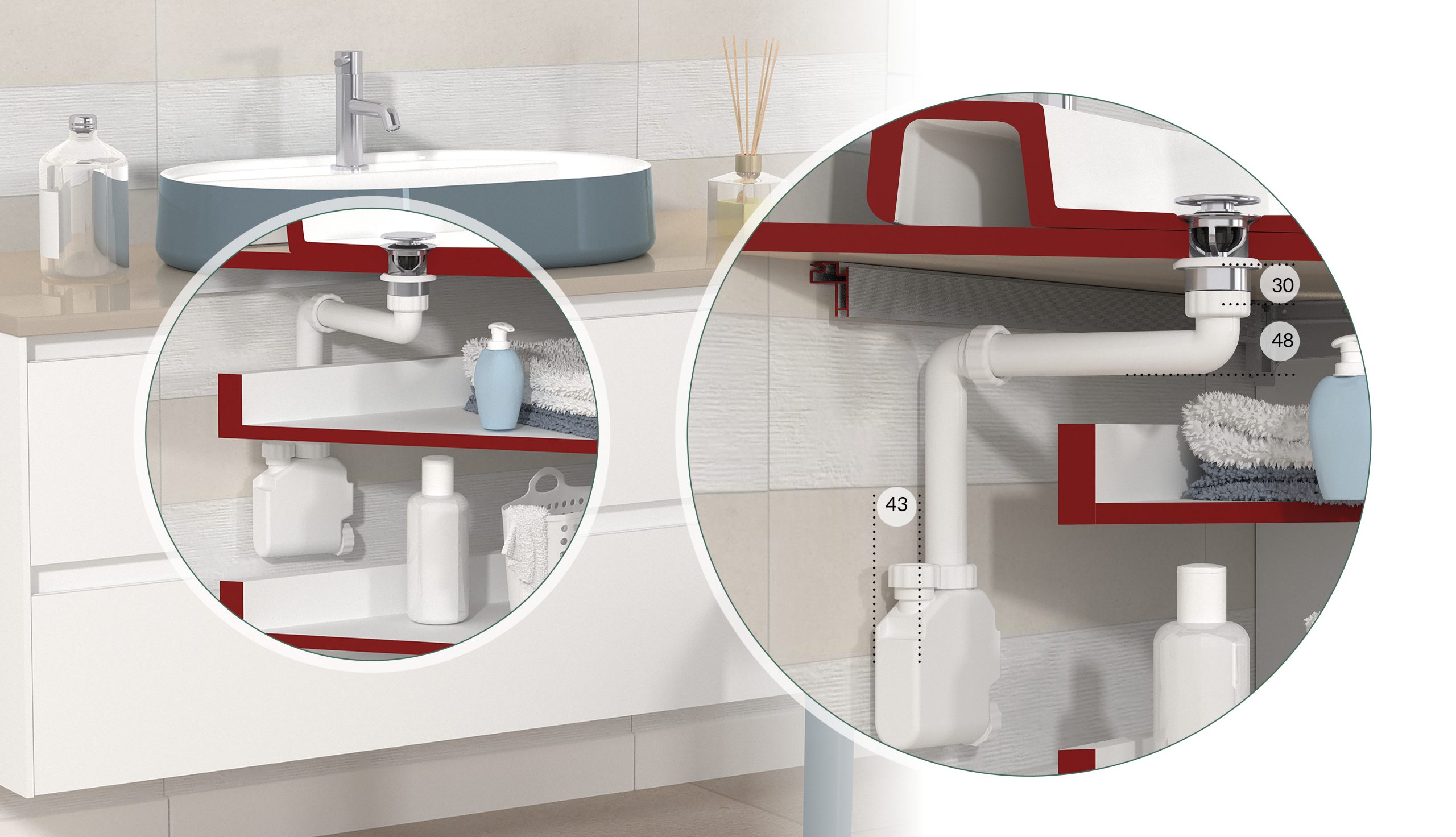

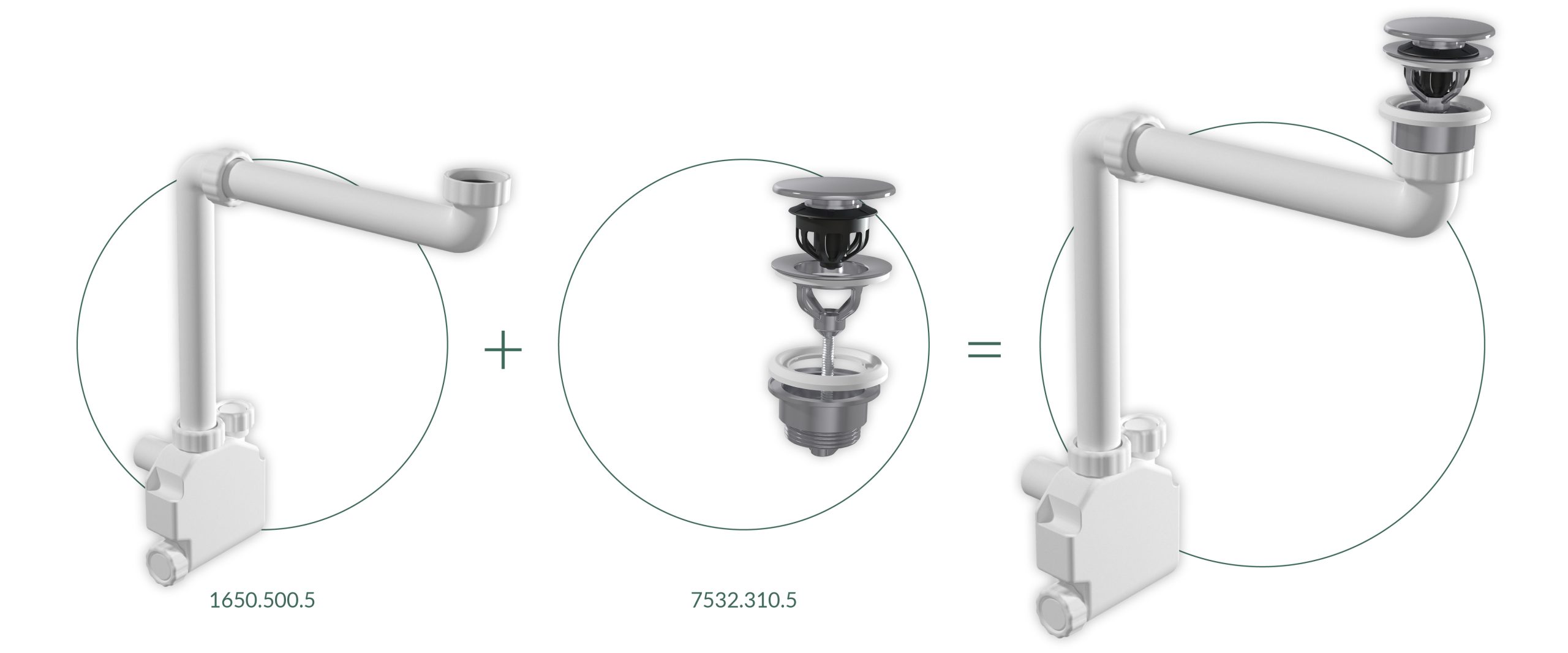

Na imagem, o sifão é apresentado em combinação com a válvula clicker 7532.310.5; neste caso, para calcular a dimensão total sob a válvula, deve-se somar 30 mm relativos à contraporca da clicker.
| ARTIGO | CARACTERÍSTICAS |
|---|---|
| 1650.500.5 | Sem válvula, sem ligação ao ladrão, sem conexão para máquina de lavar/secar |
| 1650.506.5 | Sem válvula, com ligação ao ladrão, sem conexão para máquina de lavar/secar |
| 1650.503.5 | Sem válvula, sem ligação ao ladrão, com conexão para máquina de lavar/secar |
| 1652.500.5 | Para lavatório duplo, sem válvula, sem ligação ao ladrão nem conexão para máquina de lavar/secar |
Modelo com válvula (série 1657)

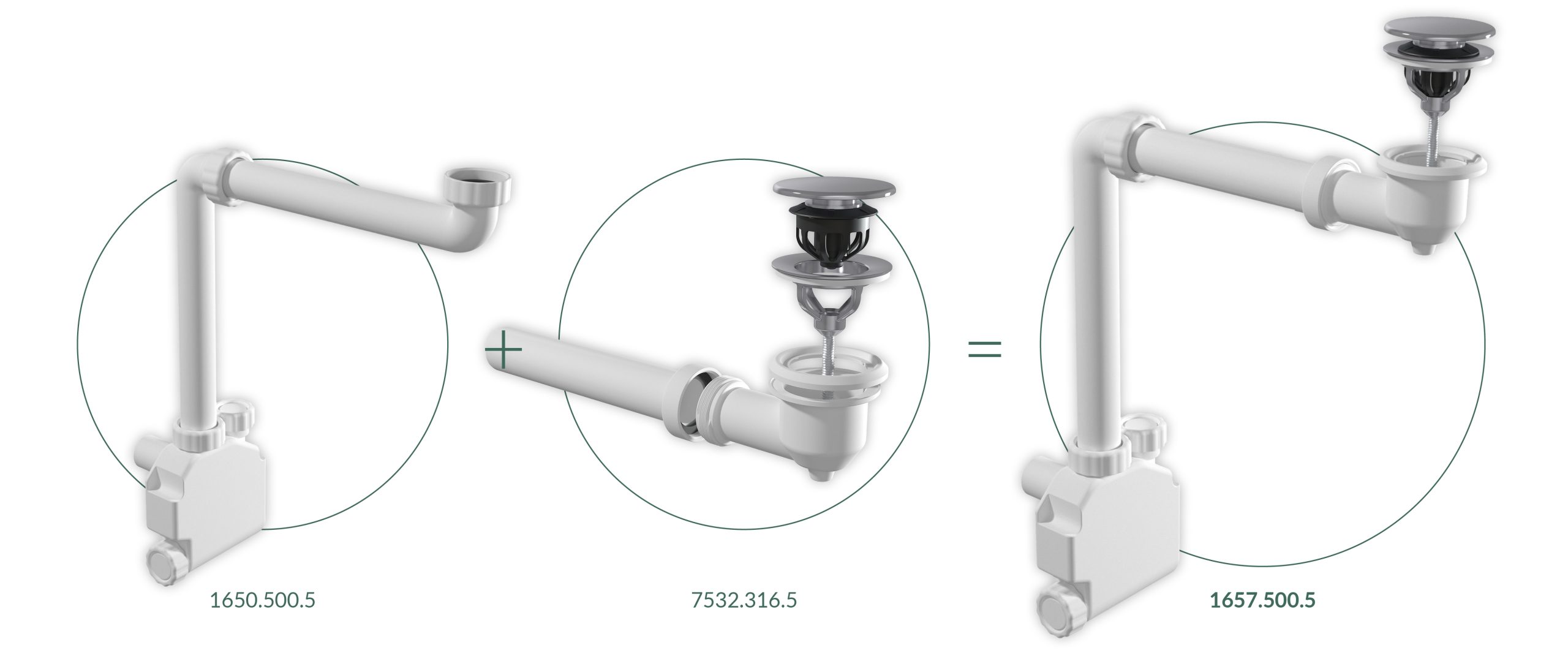

O modelo com válvula inclui na embalagem o item 7532.316.5 (válvula click-clack em latão cromado) e apresenta as seguintes dimensões mínimas:
- dimensão junto à parede, com ligação direta à parede, no total apenas 43 mm
- dimensão sob a válvula, no total apenas 55 mm, do limite inferior da cuba (ou bancada) até o limite do tubo de entrada horizontal, incluindo as porcas de aperto

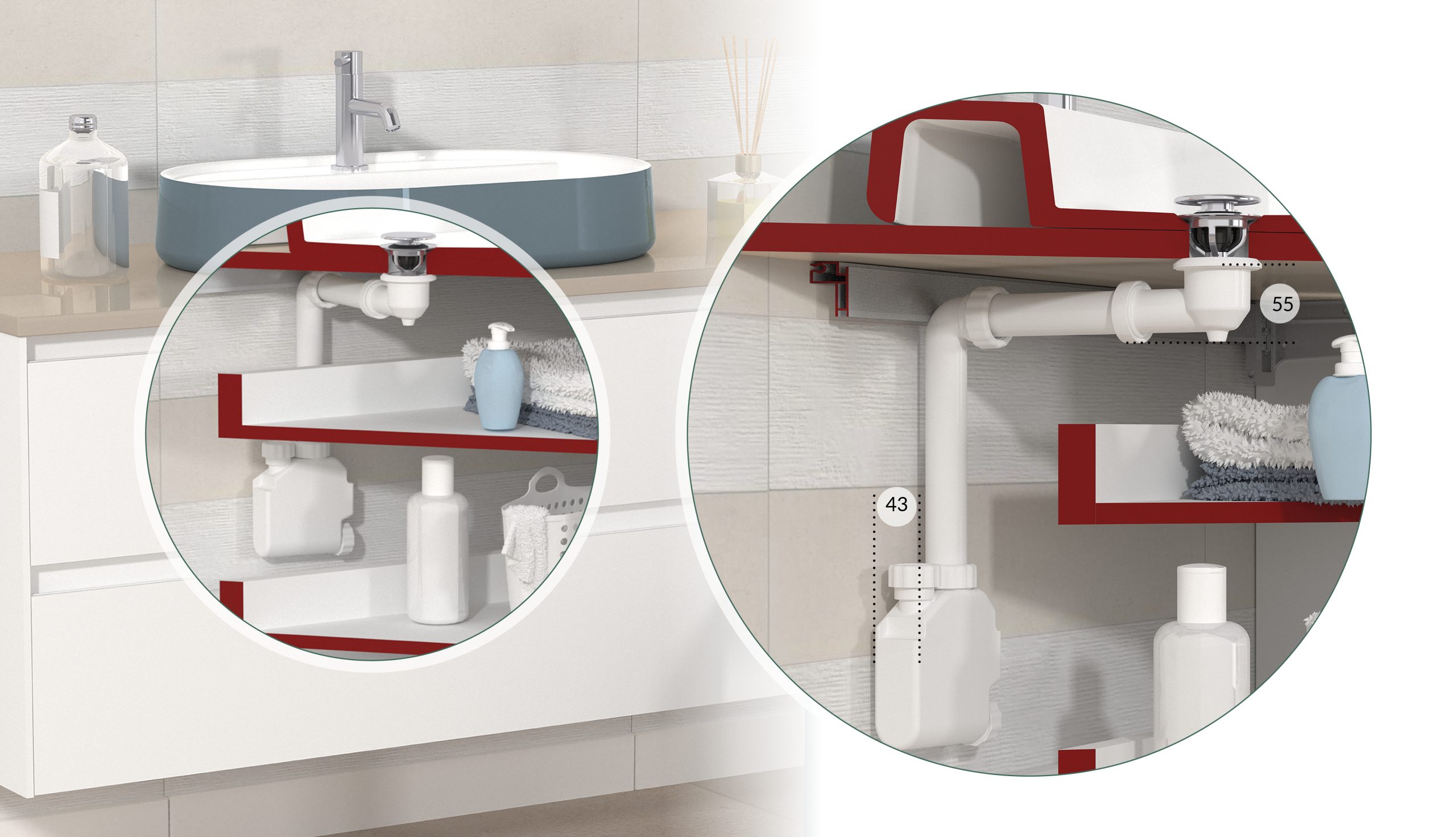

A imagem de exemplo mostra as dimensões totais da contra-parede e do sub-bacia de todo o conjunto de drenagem, sifão + resíduos.
| ARTIGO | CARACTERÍSTICAS |
|---|---|

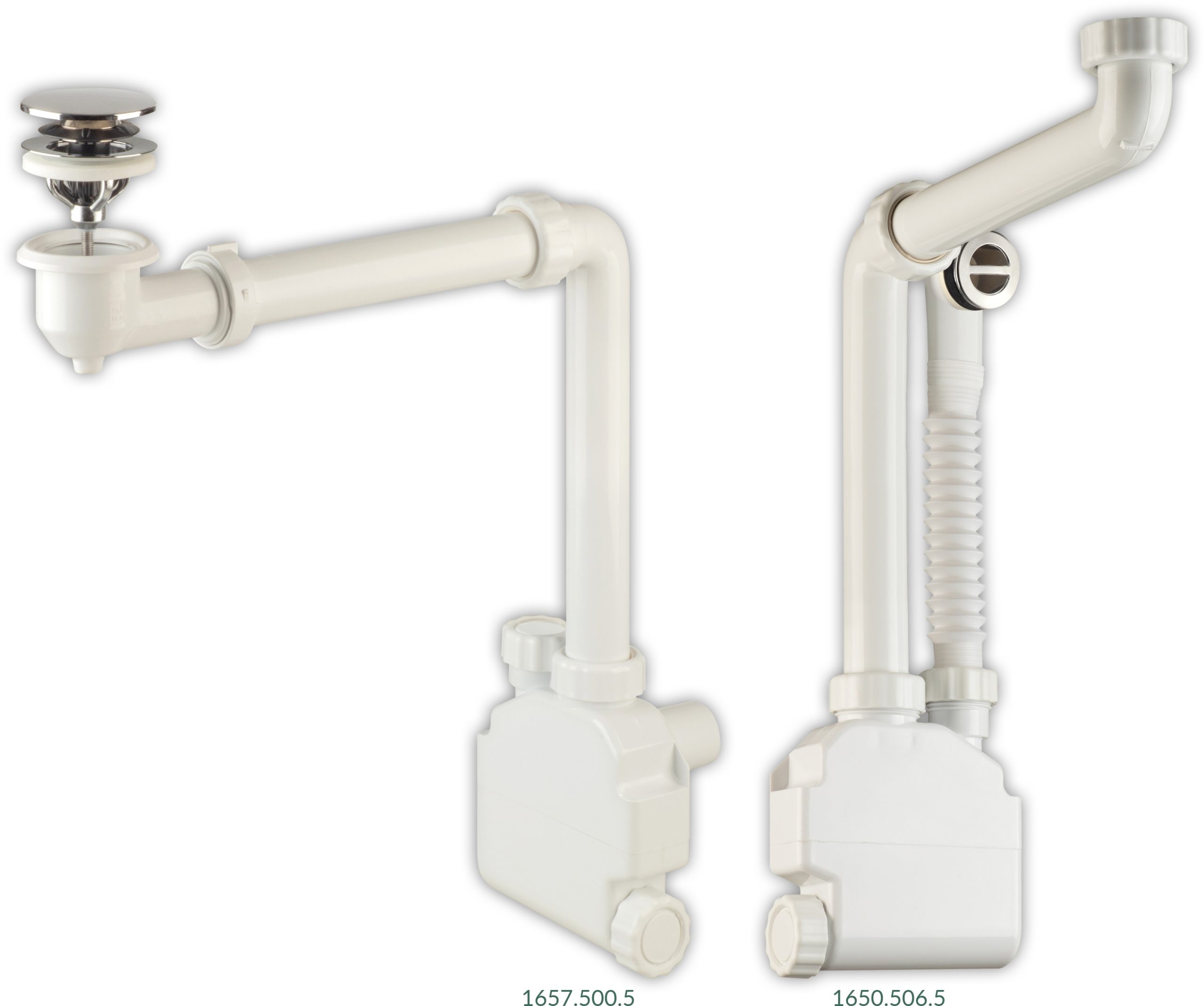

| 1657.500.5 | Com válvula, sem ligação ao ladrão, sem conexão para máquina de lavar/secar |
| 1657.506.5 | Com válvula, com ligação ao ladrão, sem conexão para máquina de lavar/secar |

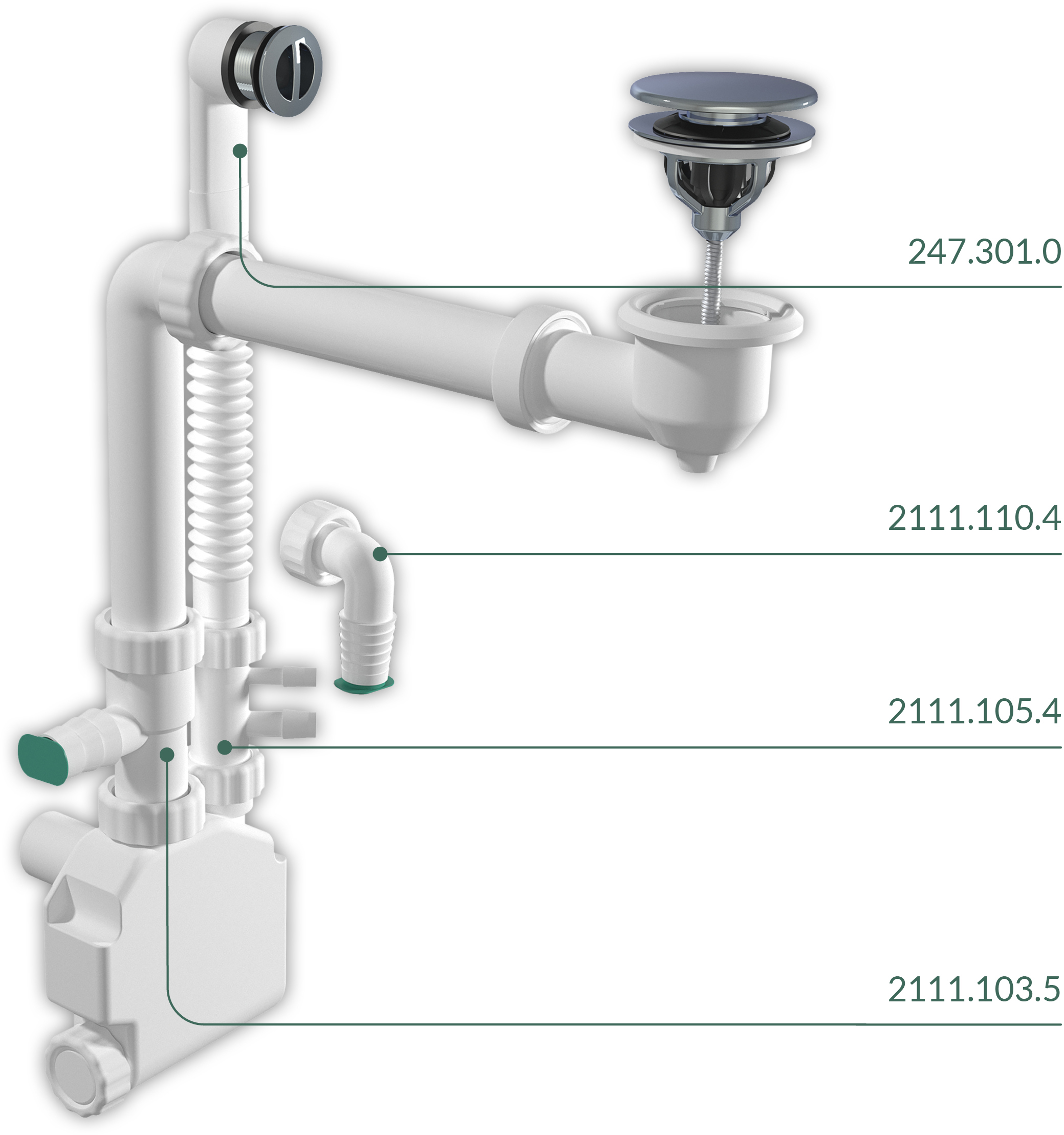

Acessórios disponíveis
- art. 247.301.0 – ligação ao ladrão L.540 máx com grelha de ladrão em ABS cromado para furos ø30 (já incluso nos art. 1650.506.5 e 1657.506.5)
- art. 2111.110.4 – a ser utilizado individualmente sem a conexão para condensado/secadora ou em combinação com ela; exclui a ligação ao ladrão, com vedação cônica adicional específica para o Squid (já incluso no art. 1650.503.5)
- art. 2111.105.4 – conexão removível 1”×ø10/14 para condensado e secadora, fornecida com entradas fechadas (já inclusa no art. 1650.503.5)
- art. 2111.103.5 – conexão para máquina de lavar 1”¼×ø21 removível e fechável, para ser utilizada sem excluir a ligação ao ladrão
