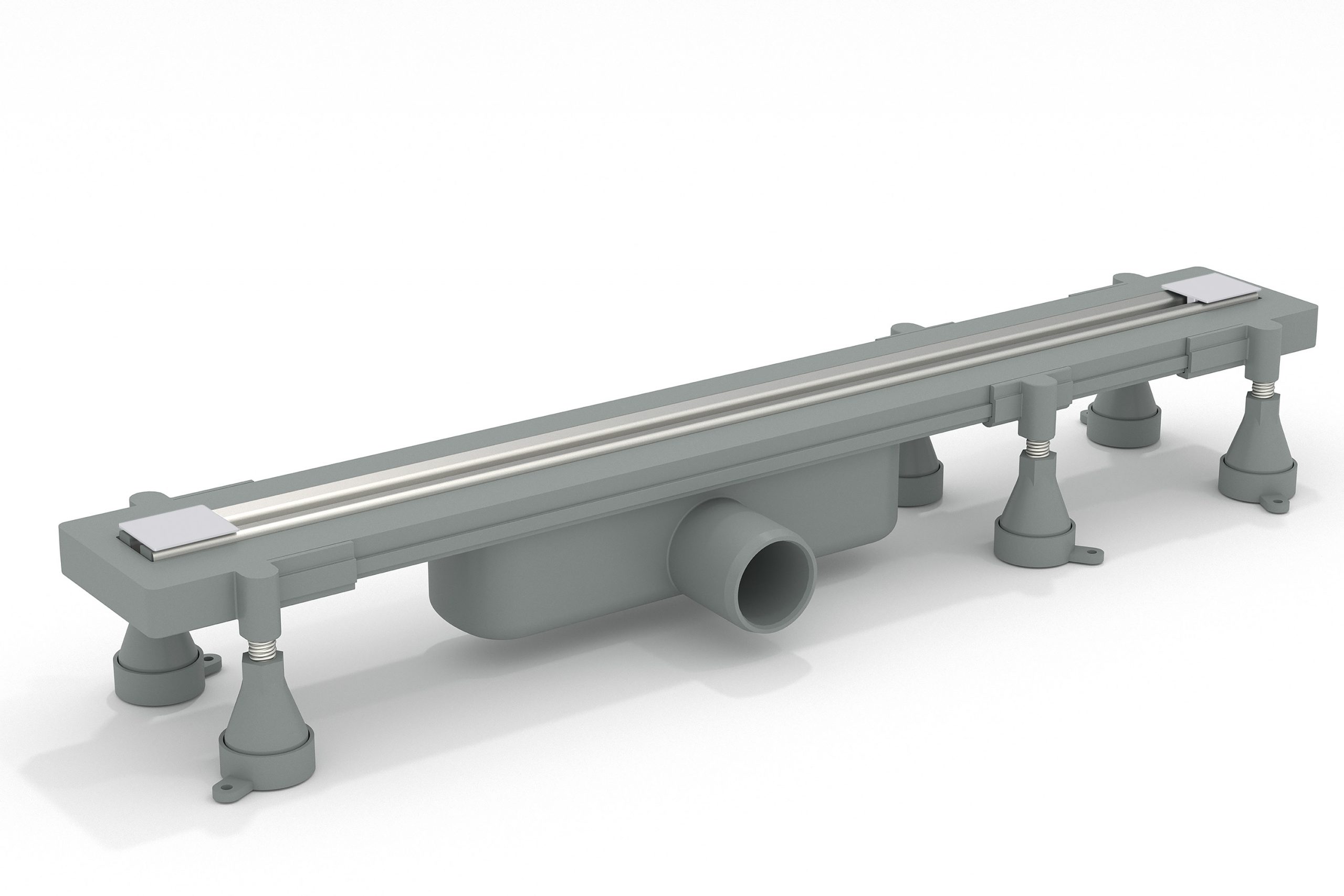

A Sumisura é uma canaleta de chuveiro ajustável e modular. Acompanha tampas laterais não soldadas, permitindo o corte fácil no comprimento desejado com o gabarito fornecido (que também garante o corte correto da grelha em aço inoxidável). Após ajustar o comprimento, a canaleta é concluída fixando-se as tampas com cola TCF (incluída na embalagem padrão), que veda o canal e sustenta a grelha.

O design modular do Sumisura permite que as tampas sejam substituídas por juntas (disponíveis separadamente), permitindo a conexão de múltiplos canais em configurações lineares e angulares.

A Sumisura está disponível nos seguintes comprimentos:

• L.máx 800 mm
• L.máx 1.200 mm

O sifão é em ABS, enquanto as partes visíveis da grelha são em aço inoxidável AISI 316 com tampas laterais quadradas em latão cromado. Este aço de alta qualidade é particularmente resistente ao desgaste e à ação corrosiva de agentes químicos ou de água salobra.

A versão padrão inclui um sifão com saída horizontal DN50 e sifonagem hidráulica tradicional (sifão de 35 mm). Existe também uma opção com sifão seco, no qual a vedação é feita pelo fechamento de uma membrana móvel, em vez do armazenamento de água no interior do sifão. Na versão com saída vertical ø46/50/54, não está incluído sistema de sifonagem.

Tal como as demais canaletas de chuveiro da linha de piso OMP TEA, a Sumisura também é fornecida com kit de impermeabilização perimetral do ralo, que protege a área de contato entre a canaleta e o contrapiso e serve de base para a conclusão da camada isolante, a ser executada com colas impermeabilizantes cimentícias ou tecidos técnicos.

Para mais informações sobre a impermeabilização de camada fina e os produtos dedicados da OMP TEA, convidamos você a visitar a página de instalação.

Além do kit impermeabilizante na embalagem você também encontra:

• suportes para facilitar a instalação e permitir um ajuste prático que se adapta a qualquer irregularidade da superfície
• tudo o que é necessário para a sifonagem (exceto na versão com saída vertical)
• grelha de cobertura
• folha de instruções

Linha disponível

Dimensões e gravames

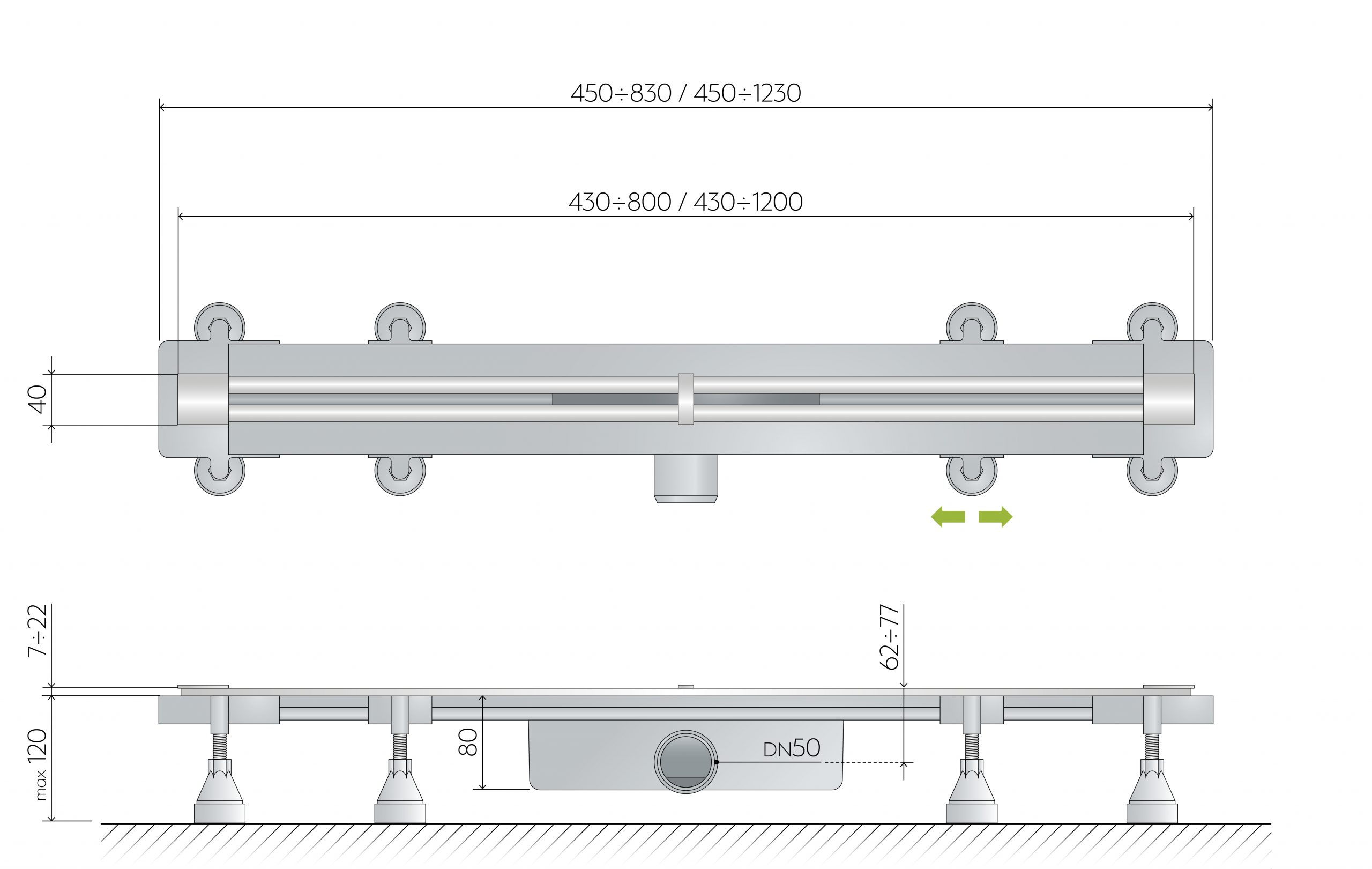

Com saída horizontal DN50:

• espessura do ladrilho de um mínimo de 7 mm a um máximo de 22 mm
• profundidade mínima de instalação 80mm

Com saída vertical ø46/50/54:

• espessura do ladrilho de um mínimo de 7 mm a um máximo de 22 mm
• profundidade mínima de instalação 50mm

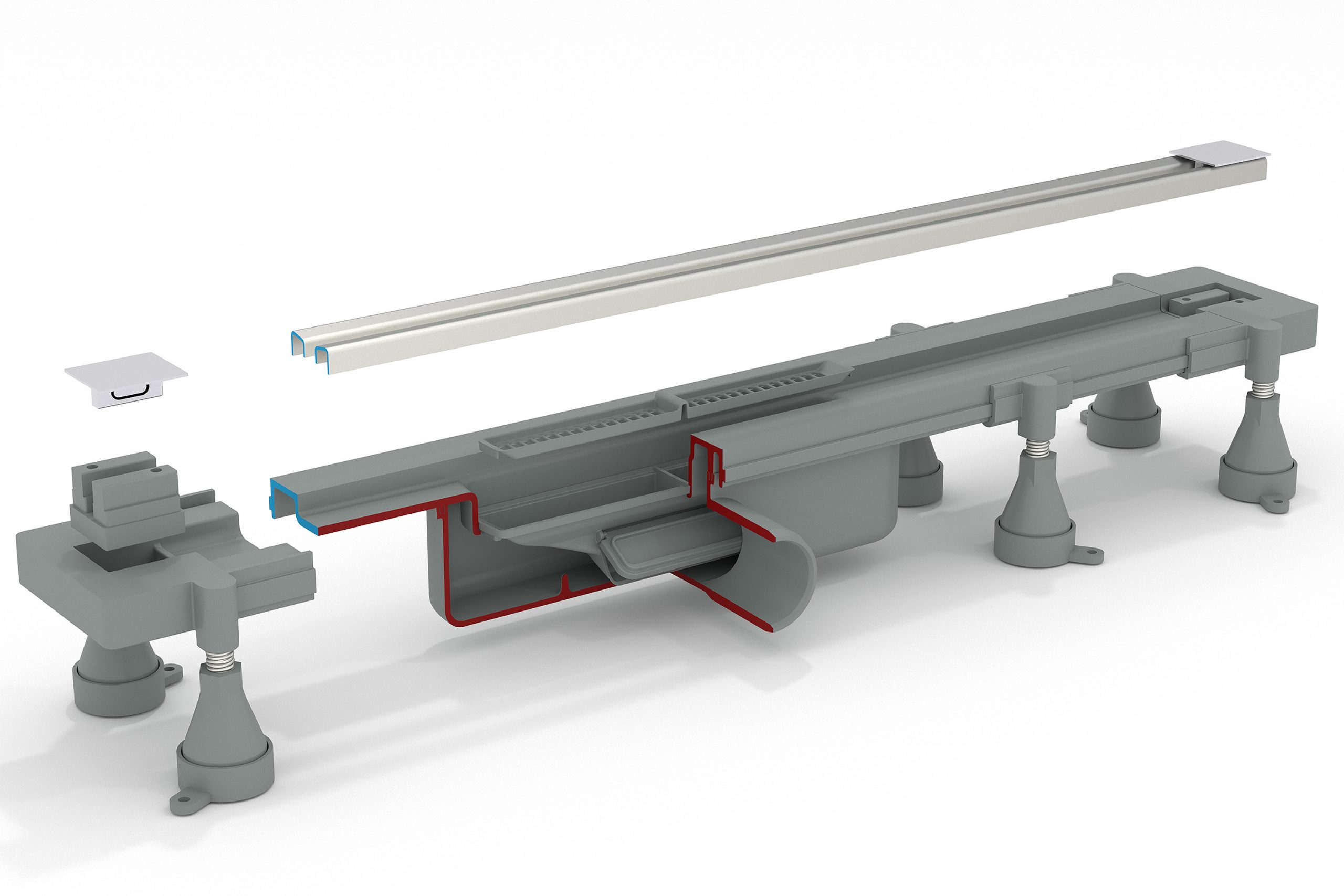

Principais características

1. ajuste de comprimento de mín. 430 a máx. 1200 mm
2. Grelha em aço inoxidável AISI 316 ajustável em altura de 7 a 22 mm
3. impermeabilização perimetral de camada fina
4. armadilha removível para limpeza
5. suportes ajustáveis para facilitar a instalação
6. ponto seco: ponto de drenagem da água filtrada pelo piso
7. saída lateral em ABS DN50
8. espessura do ladrilho 7-22 mm
9. profundidade mínima de instalação H. 80 mm
10. vedação hidráulica de 35 mm (na versão com sifão hidráulico)
11. vazão 36 l/min

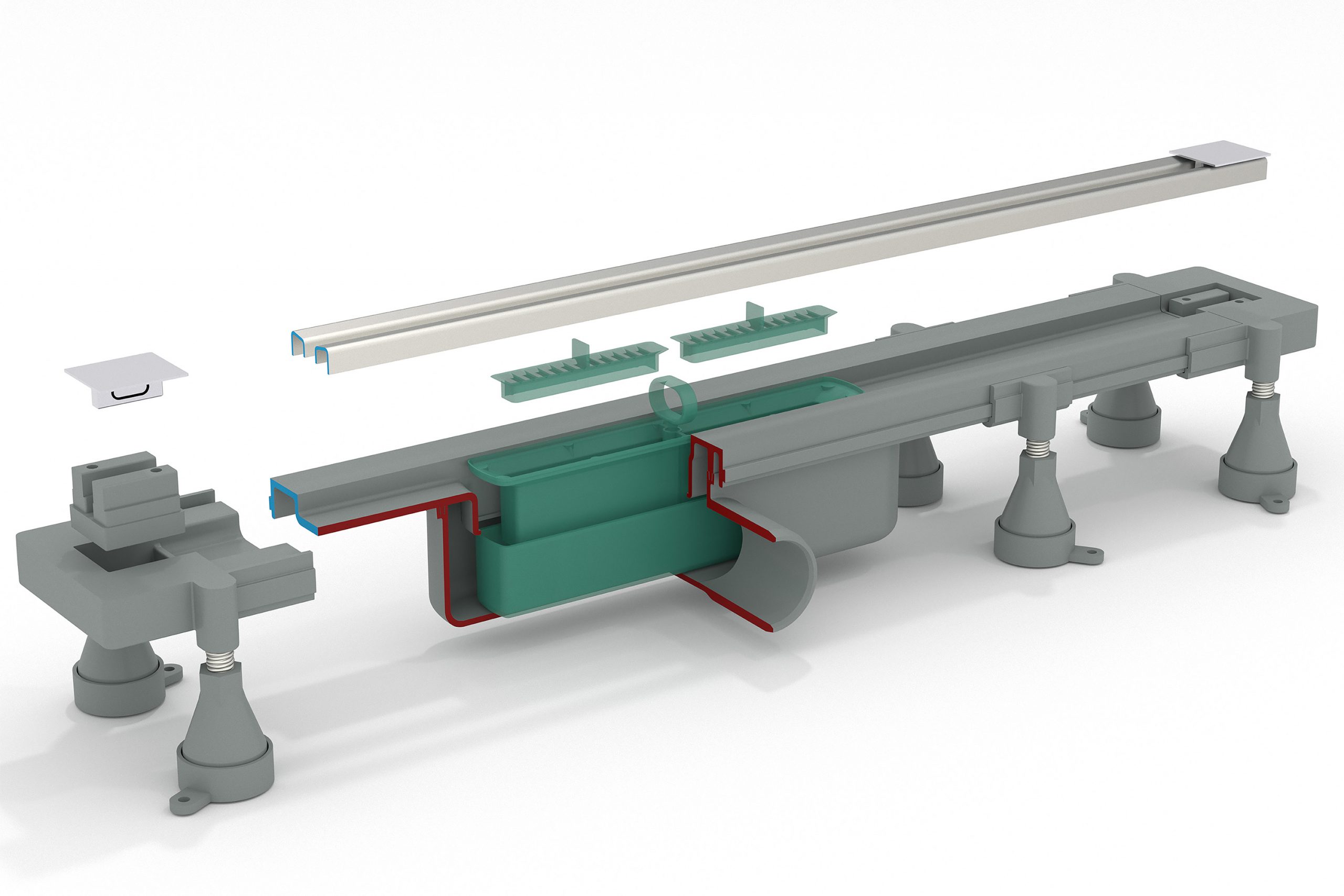

Versão com saída horizontal e sifão seco

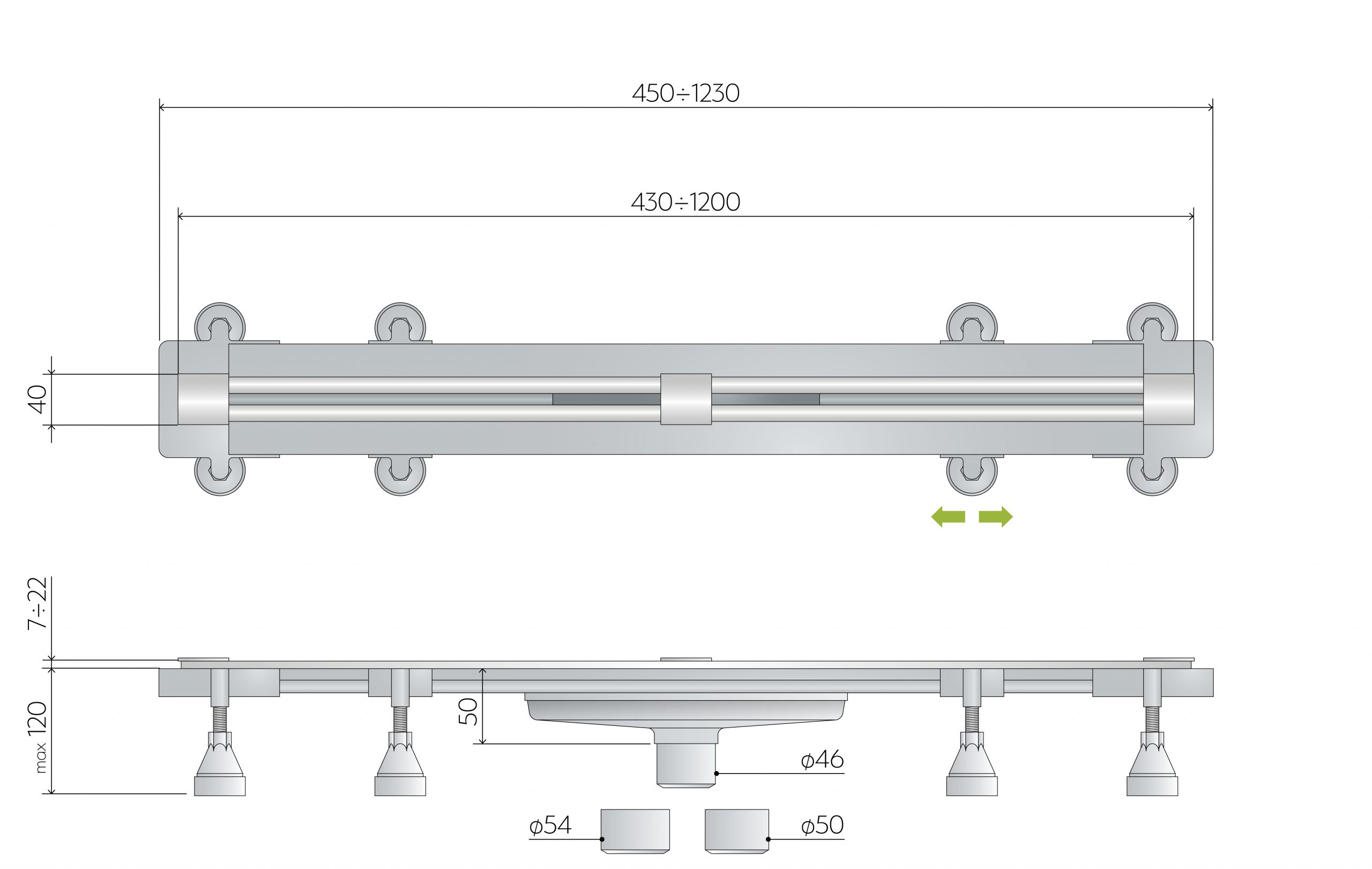

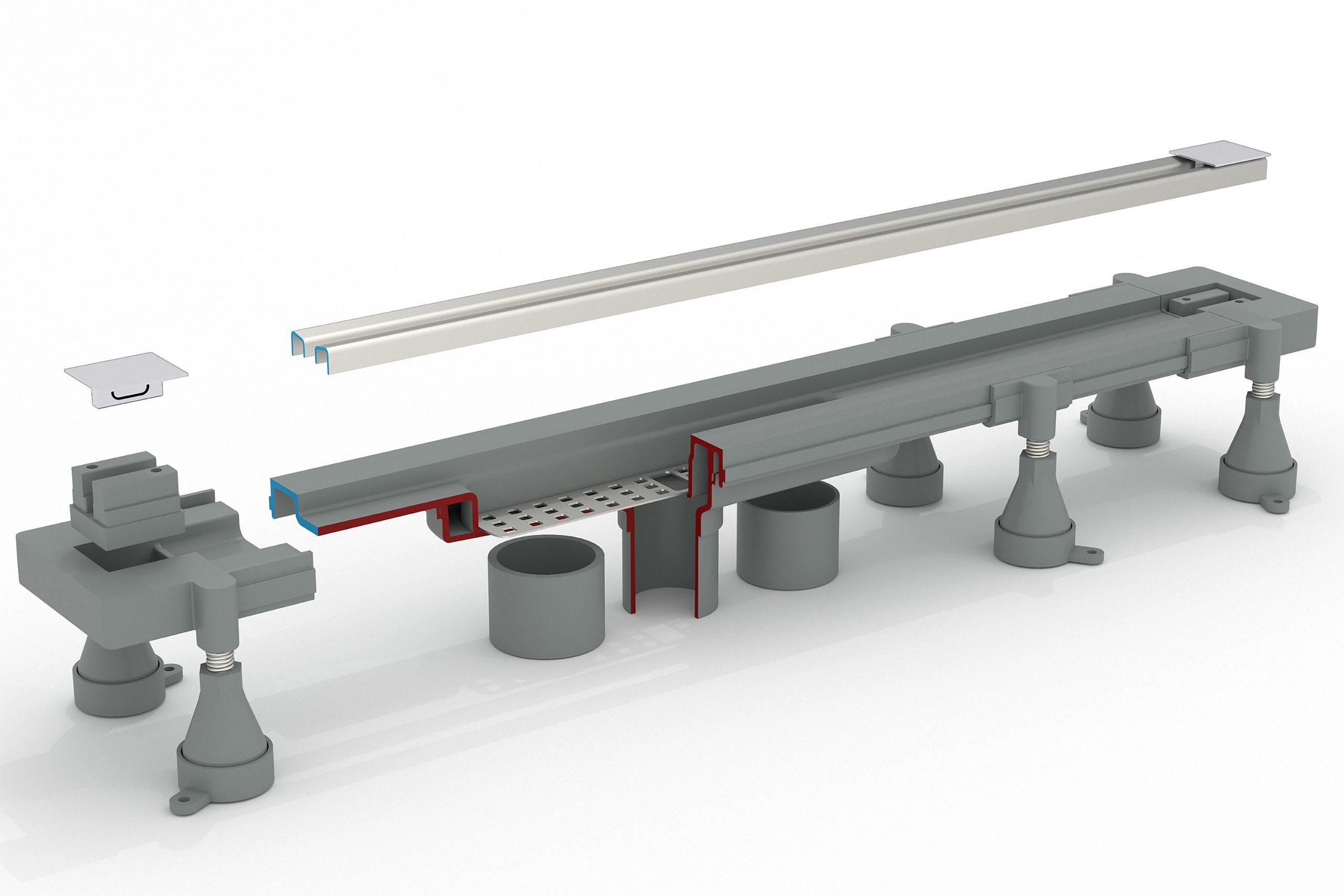

Versão com saída vertical sem sifão

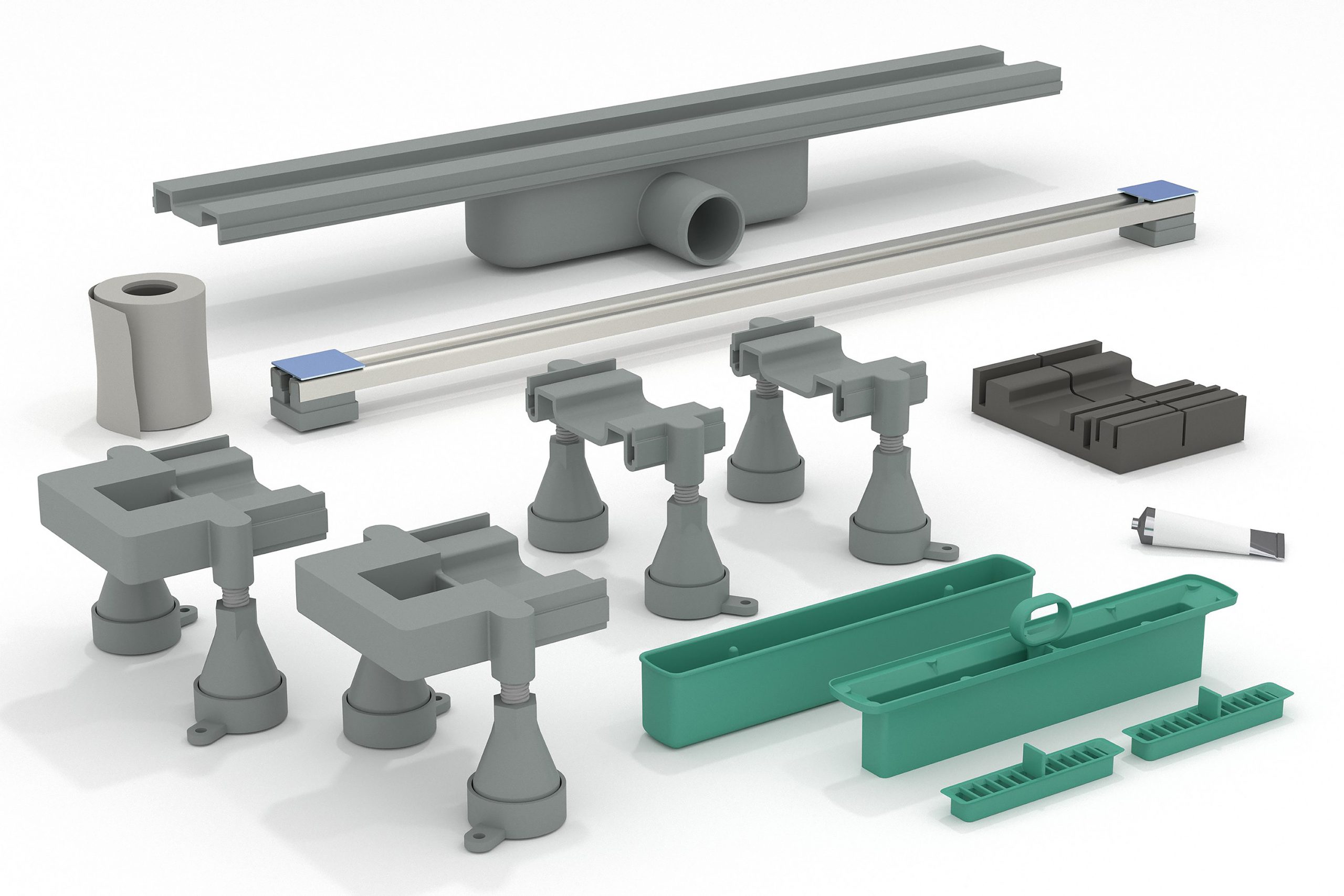

Conteúdo da embalagem

• 1 x grade ajustável em altura em aço inoxidável AISI 316 e latão
• 1 x canal de chuveiro ABS preso
• 2 x tampas com suportes de nivelamento (pés)
• 2 x suportes de nivelamento centrais e deslizantes (4 para tamanho 1.200)
• 1 x cola TCF para soldar as tampas
• 1 x armadilha removível e grades de bloqueio de cabelo para limpeza (versão de saída vertical com apenas grade de bloqueio de cabelo em aço inoxidável)
• 1 x impermeabilização perimetral de cama fina
• 1 x gabarito para o corte correto do canal e da grelha
• 1 x folha de instruções

Guia de instalação

Articulações

Acessórios especiais podem ser adicionados aos canais Sumisura, permitindo a montagem de múltiplos canais para estender o comprimento do dreno ou aumentar o fluxo de água.
Eles estão disponíveis para conexões lineares e angulares. As folhas de instruções para as juntas relevantes estão disponíveis no final da página.

Junta linear
Art. 987.000.0 + 987.001.0

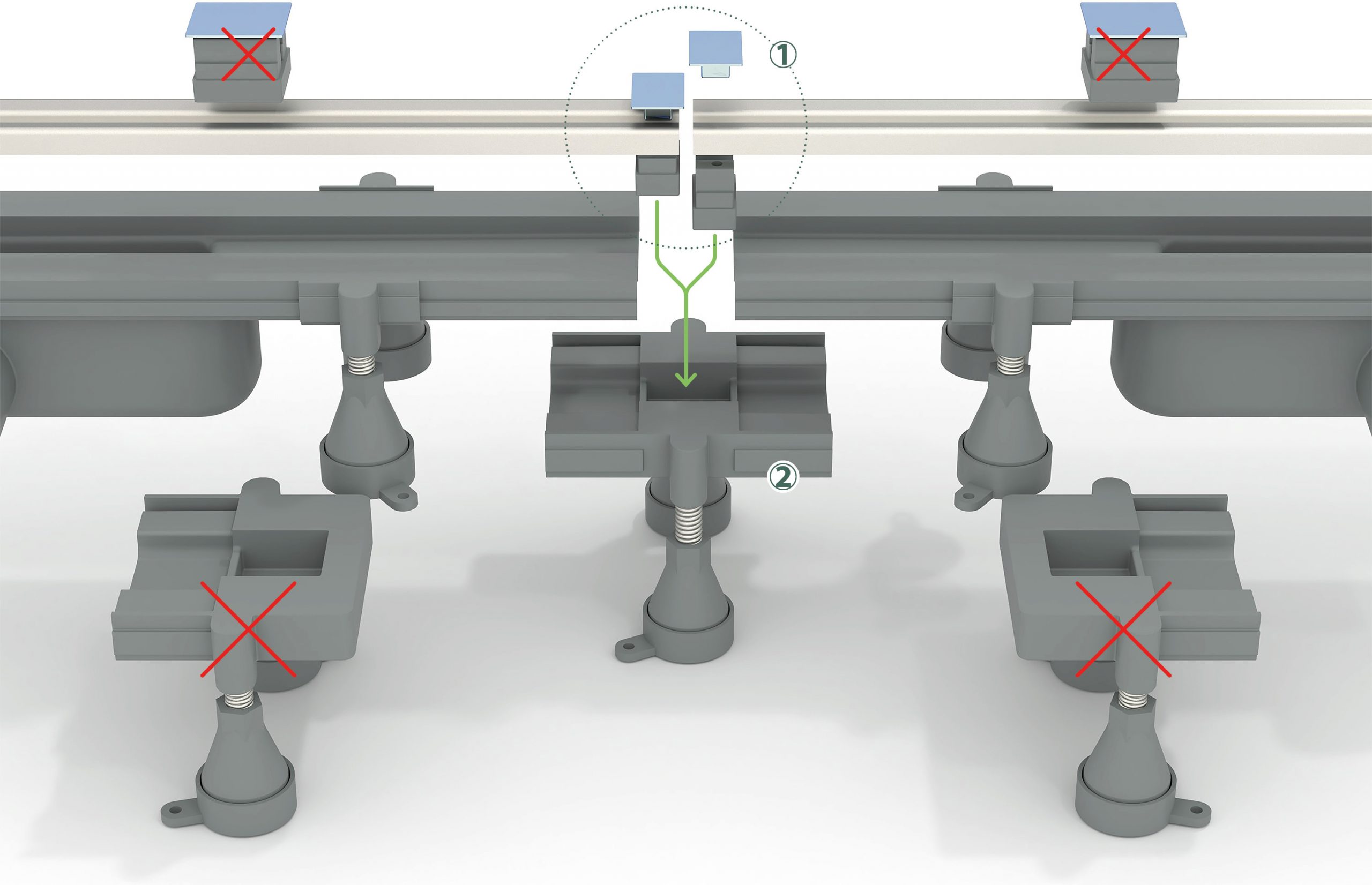

Uma junta linear contínua (sem interrupções entre as grelhas) de várias canaletas pode ser obtida adicionando uma junta linear art. 987.000.0 (nº 2 na imagem) a cada duas canaletas.
Ao utilizar esta junta, as tampas já fornecidas com o produto não devem ser usadas; as duas canaletas devem ser soldadas diretamente à junta.
As tampas laterais em latão da grelha também não são necessárias neste caso, sendo recomendável combiná-las com o kit 987.001.0 (nº 1 na imagem), que mantém a continuidade estética da junta com uma única peça cromada de 40×40 mm e, ao mesmo tempo, facilita a remoção de uma única grelha de 800 ou 1200 mm em vez de todo o conjunto montado.

Junta angular
Art. 987.004.0

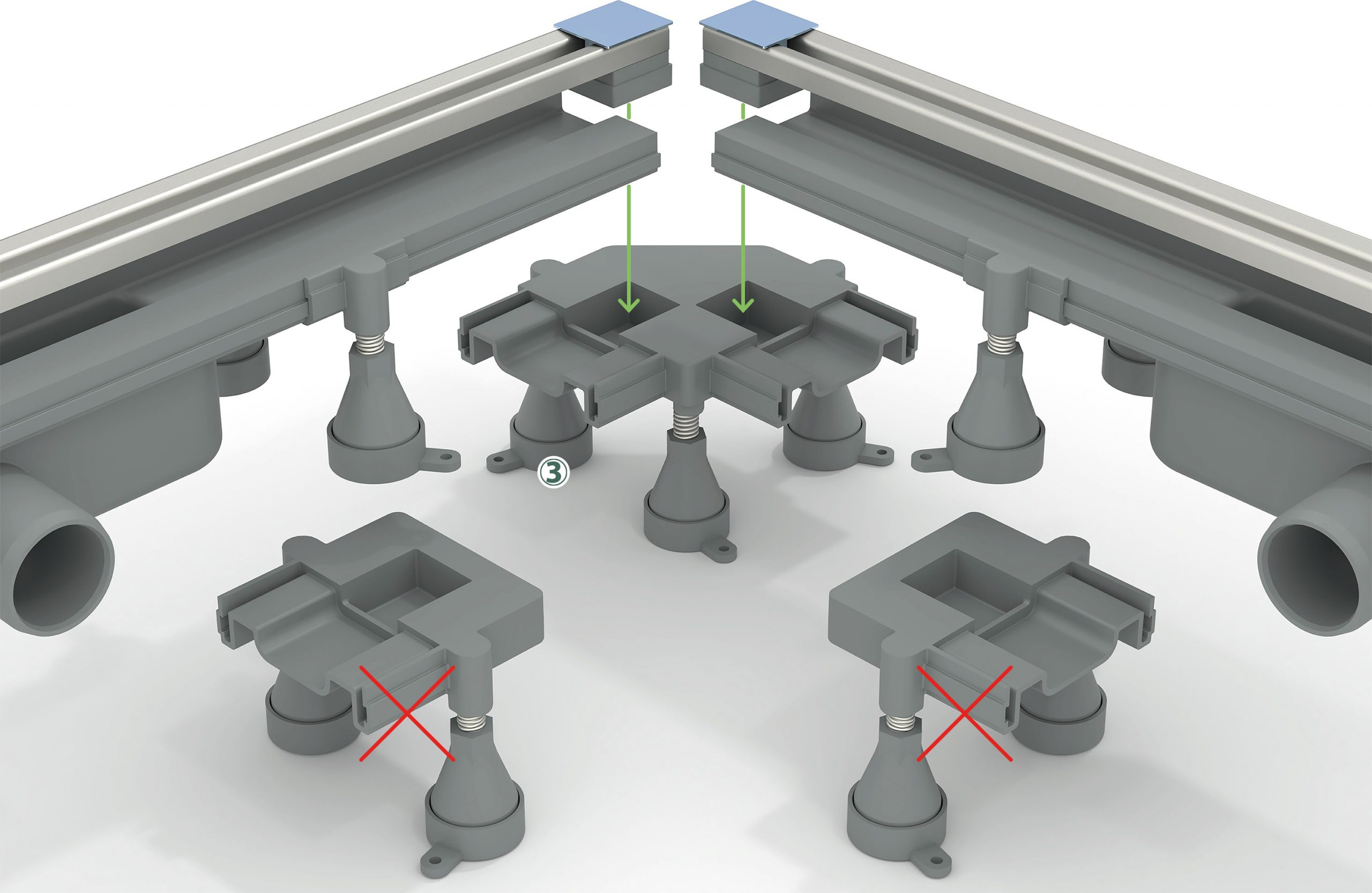

Na junta angular, as tampas laterais de latão da grelha permanecem separadas, portanto devem ser utilizadas as tampas fornecidas com as canaletas e não é necessário um kit adicional. No entanto, as tampas do canal são removidas e devem ser soldadas diretamente à junta angular art. 987.004.0 (item 3 na imagem).

Outros acabamentos disponíveis

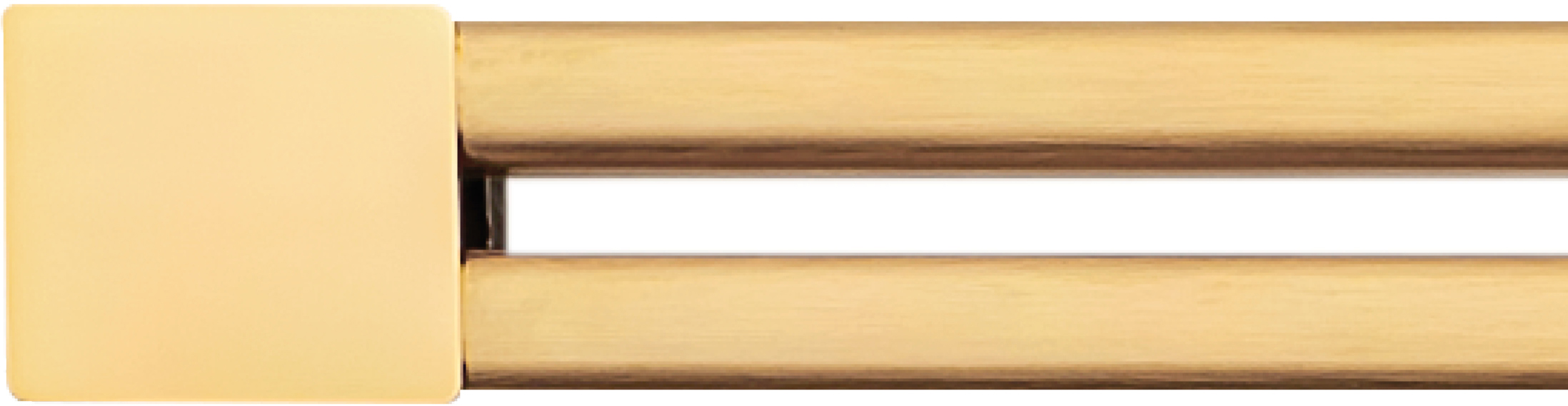

PVD Gold
Art. 983.201.8.3 L.máx 800 mm
Art. 983.401.8.3 L.máx 800 mm

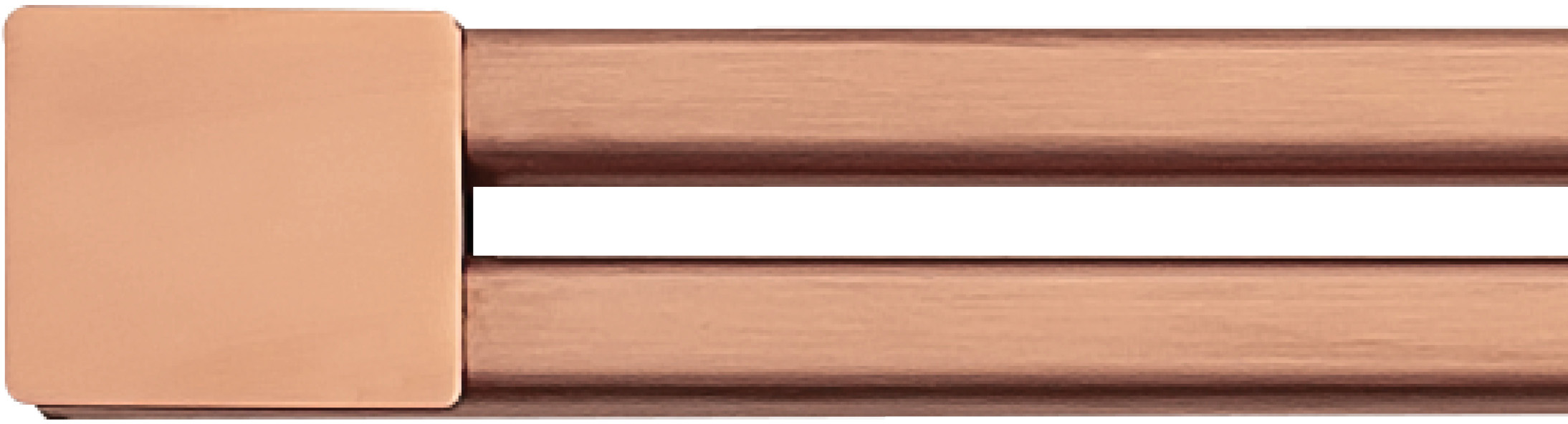

PVD Copper
Art. 983.201.8.3 L.máx 800 mm
Art. 983.401.8.3 L.máx 800 mm

Folhas de instruções

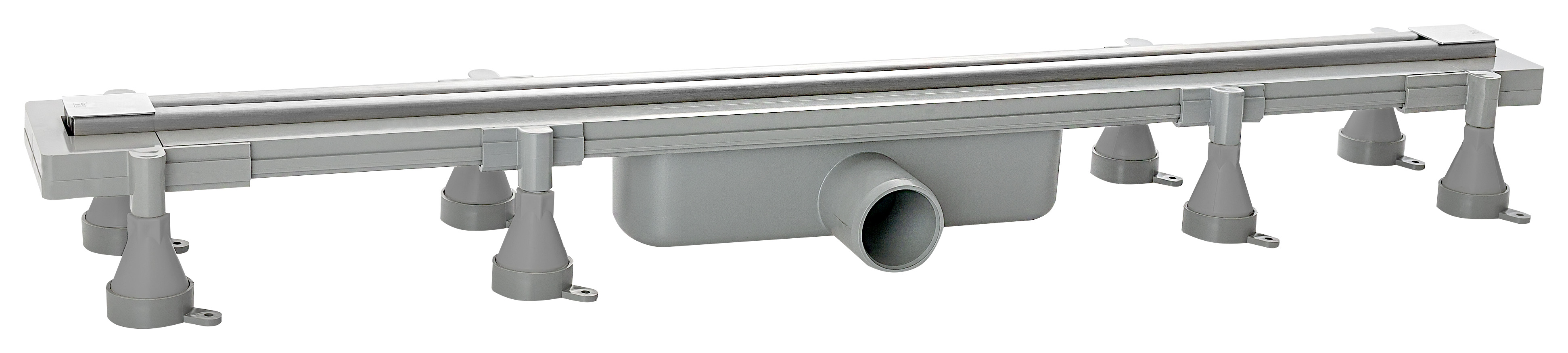

1. versão com saída horizontal DN50 e sifão hidráulico
para art. 983.201.8 – 983.401.8

2. versão com saída horizontal DN50 e sifão seco
para art. 983.201.8 – 983.401.8

3. versão com saída vertical ø46/50/54 sem sifão
para art. 982.401.8

4. Junta linear
para art. 987.000.0

5. Junta angular
para art. 987.004.0

6. Tampa em latão cromado para manter separadas as grelhas na junta linear, para ser usada com 987.000.0
para art. 987.001.0
